連接外置麥克風 (XA50 / XA55)
解決方案
連接外置麥克風的步驟如下。
移除手柄單元後，攝錄機依然可以正常操作。但是，要使用INPUT 端子及麥克風支架、紅外光以及攝錄指示燈，必須將手柄單元正確連接至攝錄機。
NOTE
- 在連接、移除或調整各配件時，請小心不要將攝錄機掉落。建議使用桌子或其他平穩的表面。

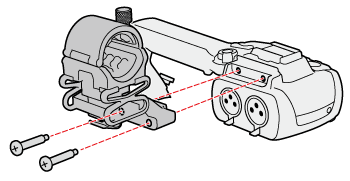

1. 將麥克風支架連接至手柄單元。
- 使用市面有售的十字 (「十字頭」) 螺絲刀及兩個隨附的螺絲。
2. 將手柄單元與手柄連接單元對齊，然後向前滑動手柄單元至適當位置。
3. 牢固旋緊前螺絲及後螺絲。
- 要旋緊後螺絲，可以使用硬幣或類似物體。
可將市面有售的麥克風或帶有 XLR 接頭的模擬 LINE-IN 音頻來源連接至每個 INPUT 端子。要使用INPUT 端子及麥克風支架，需要將手柄單元安裝至攝錄機。可將市面有售的帶有 φ 3.5 mm 立體聲迷你插孔的電容式麥克風連接至MIC 端子。
1. 旋鬆麥克風固定螺絲 (
)，開啟麥克風支架並插入麥克風 (
)。
)，開啟麥克風支架並插入麥克風 ()。
2. 旋緊固定螺絲 並使麥克風連接線穿過麥克風支架 (
) 下的麥克風連接線固定夾 (
)。
) 下的麥克風連接線固定夾 ()。3. 將麥克風連接線插入所需的 INPUT 端子 (
) 或 MIC 端子 (
)。
) 或 MIC 端子 ()。
*1: INPUT 2 / INPUT 1 端子
*2: MIC 端子
