設定麥克風 (XA40 / XA45)

最近更新： 2019年2月28日
出版編號： 8204364100

解決方案

記錄音頻

此攝錄機具有四聲道線性 PCM 或雙聲道 AAC 音頻記錄及播放的功能。取樣頻率為 48 kHz 且音頻取樣位元深度為 16 位元。

可使用內置立體聲麥克風、市面有售的外置麥克風

(INPUT 1/INPUT 2 端子*、MIC 端子) 或 LINE 輸入 (INPUT 1/INPUT 2 端子*) 記錄音頻。

使用 INPUT 1/INPUT 2 端子，可以分別為頻道 1 (CH1) 和頻道 2 (CH2) 選擇音頻輸入。

音頻信號將和視頻信號一同從 SDI OUT 端子輸出(僅

)及 HDMI OUT 端子輸出。可以在外部錄影機上記錄此音頻信號。

* 僅在手柄單元連接至攝錄機時可用。

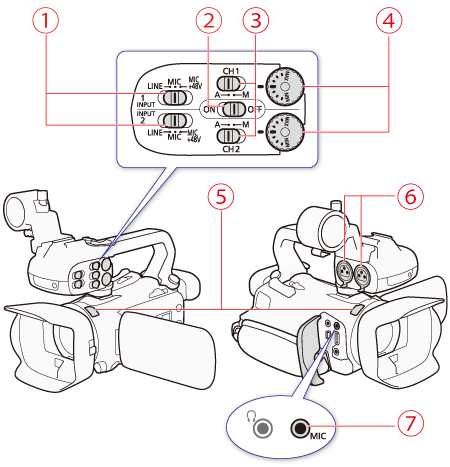

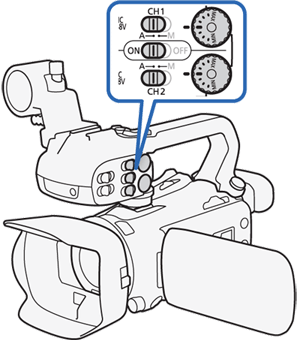

：INPUT 1 和 INPUT 2 的靈敏度選擇開關

：INPUT 端子 ON/OFF 開關

：CH1 和 CH2 的聲音音量開關

：CH1 和 CH2 的聲音音量轉盤

：內置立體聲麥克風

：INPUT 1 和 INPUT 2 端子 (統稱為「INPUT 端子」)

：MIC 端子

音頻設定和記錄的音頻頻道

記錄到音頻頻道的音頻輸入取決於選單設定的組合、攝錄機是否安裝了手柄單元以及其他音頻相關的控件。下表是可能組合的總覽。

音頻格式	連接到攝錄機的手柄單元	INPUT 端子的位置 ON/OFF 開關	連接到 MIC 端子的麥克風	[CH2輸入] *1	記錄的音頻頻道/音頻來源
					CH1	CH2	CH3	CH4
[LPCM 16bit 4CH]*2	是	開	是	INPUT 2	INPUT 1 端子	INPUT 2 端子	MIC 端子 (L)	MIC 端子 (R)
				INPUT 1		INPUT 1 端子
			否	INPUT 2		INPUT 2 端子	內置麥克風 (L)	內置麥克風 (R)
				INPUT 1		INPUT 1 端子
		關	是	–	MIC 端子 (L)	MIC 端子 (R)
			否		內置麥克風 (L)	內置麥克風 (R)
	否	–	是		MIC 端子 (L)	MIC 端子 (R)
			否		內置麥克風 (L)	內置麥克風 (R)
AAC 16bit 2CH	是	開	–	INPUT 2	INPUT 1 端子	INPUT 2 端子	–	–
				INPUT 1		INPUT 1 端子
		關	是	–	MIC 端子 (L)	MIC 端子 (R)
			否		內置麥克風 (L)	內置麥克風 (R)
	否	–	是	–	MIC 端子 (L)	MIC 端子 (R)
			否		內置麥克風 (L)	內置麥克風 (R)

音頻設定 (Audio Setup)] > [CH2 輸入 (CH2 Input)]

*2 解像度為 1280 × 720 時不可用。

使用連接到 INPUT 端子的 LINE 輸入或外置麥克風

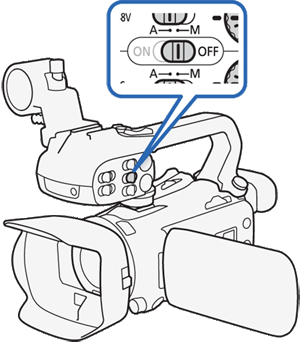

1. 設定 INPUT 端子 ON/OFF 開關為「ON」。

2. 設定 INPUT 1/INPUT 2 的靈敏度選擇開關為 LINE 或 MIC。

NOTE

要使用幻影電源給麥克風供電，請將開關設定為「MIC+48V」。開啟幻影電源前，務必首先連接麥克風。關閉幻影電源時，請保持麥克風的連接狀態。

要將相同的音頻輸入記錄至兩個音頻頻道

預設情況下，使用 INPUT 端子時，每個音頻輸入記錄到單獨的音頻頻道 (INPUT 1 記錄到 CH1，INPUT 2 記錄到 CH2)。必要時 (例如，作為音頻備份記錄)，可以將輸入 INPUT 1 端子的音頻輸入同時記錄至兩個音頻頻道 CH1 和 CH2。在此情況下，可以分別調整各頻道的音頻記錄音量。

1. 將電源開關設定為「CAMERA」。

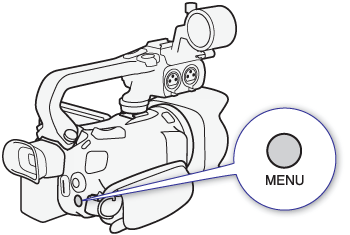

2. 按 MENU 按鈕。

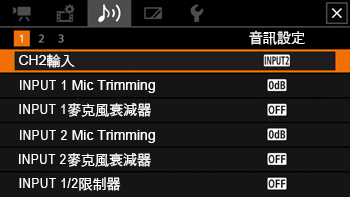

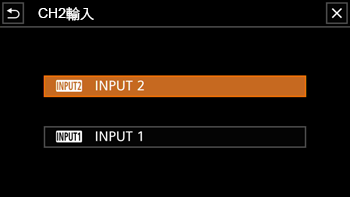

3. 選擇 [

音訊設定] -> [CH2輸入]。

4. 選擇所需選項，然後選擇

。

[ INPUT 2]：將音頻分別記錄至各頻道。輸入至 INPUT 1 的音頻記錄至 CH1，輸入至 INPUT 2 的音頻記錄至 CH2。
[ INPUT 1]：輸入至 INPUT 1 的音頻記錄至兩個頻道。將不會記錄輸入至 INPUT 2 的音頻。

NOTE

即使選擇 [

：INPUT 1]，也可以透過 INPUT 2 的聲音音量開關和轉盤確定頻道 2 的音頻記錄音量。

音頻記錄音量 (INPUT 端子)

對於各個頻道，可以分別將音頻記錄音量設定為自動或手動。此外，手動調整音頻記錄音量時，您也可以分別為每個頻道設定音量 (從 –∞ 到 18 dB)。

1. 將所需頻道的聲音音量開關設定為 A (自動) 或 M (手動)。

REFERENCE

如果將開關設定為 A，聲音音量將自動調整並且毋須執行後續步驟。如果將開關設定為 M，繼續執行步驟設定音頻記錄音量。

2. 轉動相應的聲音音量轉盤。

作為參考，MIN 是指 –∞，刻度中間較大的標記對應於 0 dB，而 MAX 對應於 +18 dB。
作為一般原則，調整音頻記錄音量，聲音音量計量器僅偶爾位於 –18 dB 標記 (–20 dB 標記右側的一個標記) 的右側。

REFERENCE

用於 INPUT 端子 CH1 和 CH2 的自動聲音音量控制 (ALC)

INPUT 1 和 INPUT 2 開關均設定了相同類型的音頻來源 (LINE 輸入或麥克風) 時，可以透過 MENU > [

音訊設定] > [INPUT ALC連結] 設定同步聲音音量調整。

選擇[

同步] 選項時，可以使用 CH1 聲音音量開關及 CH1 聲音音量轉盤調節兩個音頻頻道。

NOTE

聲音音量計量器到達紅點 (0 dB) 處時，聲音可能會失真。

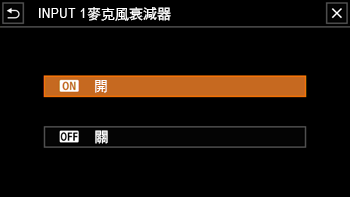

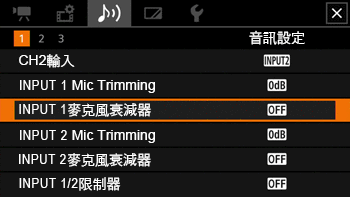

如果聲音音量計量器顯示正常但是聲音失真，請啟動麥克風衰減器。
建議在調整音頻記錄音量或啟用麥克風衰減器時使用耳機檢查聲音音量。

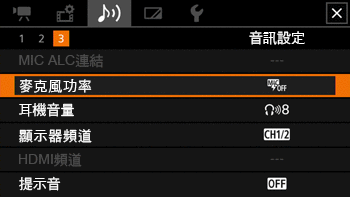

如果至少一個頻道設定為手動調整，則可以透過 MENU > [ 音訊設定] > [INPUT 1/2限制器] 設定啟動最大音頻限制器。啟動後，會出現在螢幕上，且最大音頻限制器將在音頻輸入信號開始失真時限制其振幅。
