連接外置麥克風 (XA40 / XA45)
解決方案
連接外置麥克風的步驟如下。

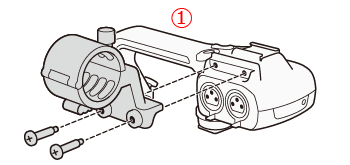

使用隨附的螺絲將麥克風支架連接至手柄單元 (
)。
)。

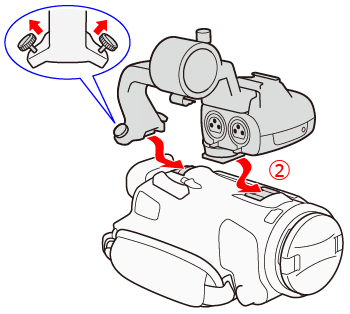

1. 如示意圖所示，將手柄單元前端滑動至配件靴中。然後，向前滑動手柄單元至安裝到位 (
)。
)。
- 滑動手柄單元時，確保前後螺絲被向上擰起。

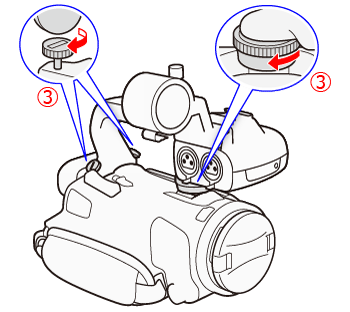

2. 旋擰前端螺絲和兩個後端螺絲固定手柄單元 (
)。
)。
NOTE
- 移除手柄單元後，攝錄機依然可以正常操作。但是，一些音頻選項、紅外光和攝錄指示燈將無法使用。
要使用INPUT 端子及麥克風支架，需要將手柄單元安裝至攝錄機。

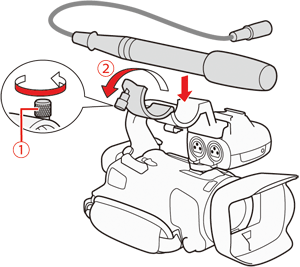

1. 旋鬆麥克風固定螺絲 ()，開啟麥克風支架並插入麥克風 ()。
)，開啟麥克風支架並插入麥克風 ()。

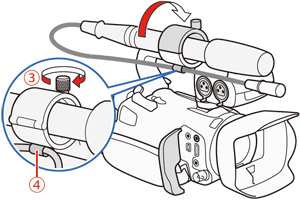

2. 旋緊固定螺絲 () 並使麥克風連接線穿過麥克風支架下的麥克風連接線固定夾 (
)。
) 並使麥克風連接線穿過麥克風支架下的麥克風連接線固定夾 ()。

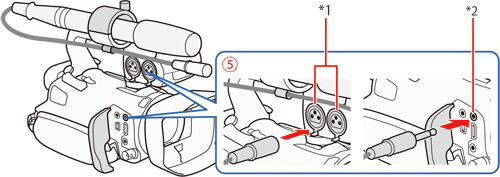

3. 將麥克風或外部裝置連接線插入所需的 INPUT 端子或 MIC 端子 (
)。
)。
*1 : INPUT 1 / INPUT 2 端子
*2 : MIC 端子
