設定麥克風 (XF705)
解決方案
此攝錄機具有四聲道線性 PCM 音頻記錄及播放的功能。取樣頻率為 48 kHz 且音頻取樣位元深度為 24 位元。可以使用 INPUT 端子 (市面有售的麥克風、模擬 LINE-IN 音頻來源、AES/EBU 數碼音頻來源)、MIC 端子 (市面有售的麥克風) 或內置麥克風記錄音頻。
音頻信號將和視頻信號一同從 SDI 端子輸出及 HDMI OUT 端子輸出。可以在外部錄影機上記錄此音頻信號。

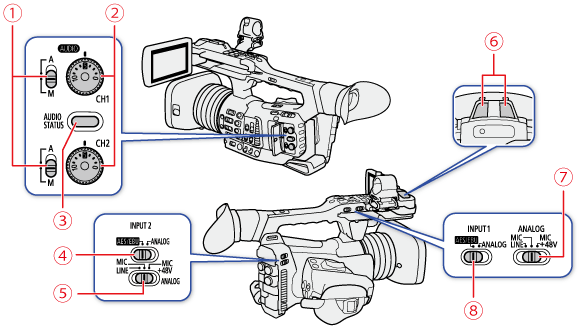

：CH1/CH2
(聲音音量) 開關
：CH1/CH2 轉盤
：AUDIO STATUS 按鈕
：INPUT 2 開關 (音頻輸入選擇)
：INPUT 2 端子的 ANALOG 開關 (模擬音頻來源選擇)
：內置麥克風
：INPUT 1 端子的 ANALOG 開關 (模擬音頻來源選擇)
：INPUT 1 開關 (音頻輸入選擇)使用 INPUT 1/INPUT 2 端子，可以分別從麥克風或音頻輸入來源記錄音頻。
1. 將音頻輸入選擇開關 INPUT 1 或 INPUT 2 設定為 AES/EBU (數碼音頻) 或 ANALOG (模擬音頻)。
2. 如果已選擇模擬音頻，將相應的 ANALOG (模擬音頻選擇) 開關設定為 MIC (麥克風) 或 LINE (音頻裝置)。
NOTE
- 要使用幻影電源給麥克風供電，請將開關設定為「MIC+48V」。開啟幻影電源前，務必首先連接麥克風。關閉幻影電源時，請保持麥克風的連接狀態。
- 使用 INPUT 端子只記錄一個聲道時，請使用 INPUT 1 端子。
IMPORTANT
連接不支援幻影電源的模擬麥克風或裝置時，請確保分別將 ANALOG 開關設定為 MIC 或 LINE。如果將開關設定為 MIC+48V，麥克風或裝置可能會損壞。
可選擇將要分別記錄至 CH1/CH2 或 CH3/CH4 音頻頻道組的音頻輸入來源。
- 選擇所需的音頻頻道組。
1.
-> [

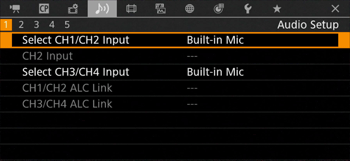

音頻設定 (Audio Setup)] -> [選擇 CH1/CH2 輸入 (Select CH1/CH2 Input)] 或 [選擇 CH3/CH4 輸入 (Select CH3/CH4 Input)]
-> [
音頻設定 (Audio Setup)] -> [選擇 CH1/CH2 輸入 (Select CH1/CH2 Input)] 或 [選擇 CH3/CH4 輸入 (Select CH3/CH4 Input)]

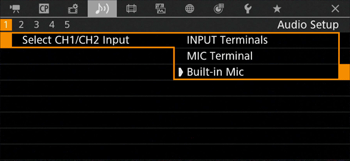

2. 選擇 [INPUT 端子 (INPUT Terminals)] (外置麥克風或音頻裝置)、[MIC 端子 (MIC Terminal)] (外置麥克風) 或 [內置麥克風 (Built-in Mic)] (內置麥克風)，然後按 SET。
- 將單聲道模擬音頻輸入記錄至兩個音頻聲道
在預設情況下，使用連接至 INPUT 端子的模擬音頻來源 (線性輸入或麥克風) 時，各音頻輸入會記錄至單獨的音頻頻道 (INPUT 1 至 CH1 及 INPUT 2 至 CH2)。
必要時 (例如，作為音頻備份記錄)，可以將連接至 INPUT 1 端子的相同模擬音頻來源記錄至兩個音頻頻道，CH1 及 CH2。在此情況下，可以分別調整各頻道的音頻記錄音量。
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。

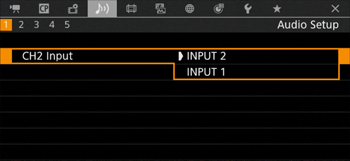

3. 選擇 [CH2 輸入 (CH2 Input)]。
-> [
音頻設定 (Audio Setup)] -> [CH2 輸入 (CH2 Input)]4. 選擇所需選項，然後按 SET。
- [INPUT 2]：將音頻分別記錄至各頻道。輸入至 INPUT 1 的音頻記錄至 CH1，輸入至 INPUT 2 的音頻記錄至 CH2。
- [INPUT 1]：輸入至 INPUT 1 的音頻記錄至兩個頻道。將不會記錄輸入至 INPUT 2 的音頻。
5. 按 MENU 按鈕關閉選單。
可調整來自 INPUT 端子、連接至 MIC 端子的外置麥克風及內置麥克風的模擬音頻來源的音頻記錄音量。對於 INPUT 端子 (模擬來源) 及 MIC 端子，可分別為每個頻道或為 CH1/CH2 及 CH3/CH4 頻道組將音頻記錄音量設定為自動或手動調整*。
無法調整來自 INPUT 端子的數碼音頻來源 (AES/EBU) 的音頻記錄音量。
僅可為頻道組 (CH1/CH2 或 CH3/CH4) 調整內置麥克風的音頻記錄音量。
* 需要連結 CH1/CH2 或 CH3/CH4 的聲音音量調整 (ALC)。
- CH1 或 CH2 的自動聲音音量調整
將所需頻道的 (聲音音量) 開關設定為 A (自動)，攝錄機可自動調整頻道的聲音音量。
(聲音音量) 開關設定為 A (自動)，攝錄機可自動調整頻道的聲音音量。
- CH1 及/或 CH2 的手動聲音音量調整
可從 – 至 +18 dB 的範圍手動設定每個頻道的聲音音量。
1. 將所需頻道的 (聲音音量)開關設定為 M (手動)。
(聲音音量)開關設定為 M (手動)。
2. 轉動相應的 轉盤以調整聲音音量。
轉盤以調整聲音音量。
- 作為參考，0 對應於 –
、5 對應於 0 dB、10 對應於 +18 dB。 - 作為一般原則，調整音頻記錄音量，螢幕上的聲音音量計量器僅偶爾位於 –18 dB 標記 (–20 dB 標記右側的一個標記) 的右側。
- 關閉保護蓋以防意外變更音頻控制按鈕。
- CH3 及/或 CH4 的自動音量調整
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。

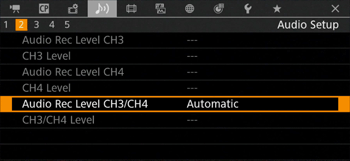

3. 選擇 [音頻記錄音量 CH3 (Audio Rec Level CH3)]、[音頻記錄音量 CH4 (Audio Rec Level CH4)] 或 [音頻記錄音量 CH3/CH4 (Audio Rec Level CH3/CH4)]。
-> [
音頻設定 (Audio Setup)] -> [音頻記錄音量 CH3 (Audio Rec Level CH3)]、[音頻記錄音量 CH4 (Audio Rec Level CH4)] 或 [音頻記錄音量 CH3/CH4 (Audio Rec Level CH3/CH4)]

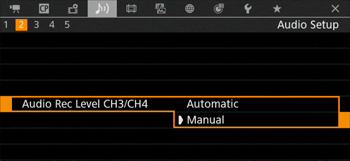

4. 選擇 [自動 (Automatic)] 或 [手動 (Manual)]。
-> [
音頻設定 (Audio Setup)] -> [自動 (Automatic)] 或 [手動 (Manual)]
- 如果選擇自動調整，請跳至步驟 7。

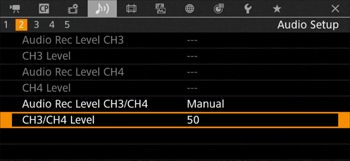

5. 選擇 [CH3 音量 (CH3 Level)]、[CH4 音量 (CH4 Level)] 或 [CH3/CH4 音量 (CH3/CH4 Level)]。
-> [
音頻設定 (Audio Setup)] -> [CH3 音量 (CH3 Level)]、[CH4 音量 (CH4 Level)] 或 [CH3/CH4 音量 (CH3/CH4 Level)]

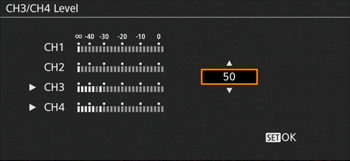

6. 上下推按操縱桿設定音頻記錄音量，然後按 SET。
- 作為參考，0 對應於 – 、50 對應於 0 dB、100 對應於 +18 dB。
- 作為一般原則，調整音頻記錄音量，螢幕上的聲音音量計量器僅偶爾位於 –18 dB 標記 (–20 dB 標記右側的一個標記) 的右側。
7. 按 MENU 按鈕關閉選單。
NOTE
- 建議在調整聲音音量時使用耳機。如果輸入音量過高，即使聲音音量指示器顯示音量正常，音頻亦可能會失真。
- 如果將可指定按鈕設定為 [聲音音量指示器 (Audio Level Indicator)]，按此按鈕開啟或關閉螢幕上的聲音音量指示器。
REFERENCE
- 連結 CH1/CH2 或 CH3/CH4 的聲音音量調整。
- 將 CH1 及 CH2 或 CH3 及 CH4 設定為 INPUT 端子或 MIC 端子且設定為相同類型的模擬音頻來源 (外置 LINE 輸入或外置麥克風) 時，可使用 -> [
音頻設定 (Audio Setup)] > [CH1/CH2 ALC 連結 (CH1/CH2 ALC Link)] 或 [CH3/CH4 ALC 連結 (CH3/CH4 ALC Link)] 設定來連結兩個頻道的聲音音量調整。
-> [
音頻設定 (Audio Setup)] > [CH1/CH2 ALC 連結 (CH1/CH2 ALC Link)] 或 [CH3/CH4 ALC 連結 (CH3/CH4 ALC Link)] 設定來連結兩個頻道的聲音音量調整。- CH1 及 CH2 連結時，可使用 CH1 (聲音音量) 開關及轉盤來同時控制 CH1 及 CH2。CH3 及 CH4 連結時，可使用 [音頻記錄音量 CH3/CH4 (Audio Rec Level CH3/CH4)] 及 [CH3/CH4 音量 (CH3/CH4 Level)] 設定來同時控制 CH3 及 CH4。
(聲音音量) 開關及轉盤來同時控制 CH1 及 CH2。CH3 及 CH4 連結時，可使用 [音頻記錄音量 CH3/CH4 (Audio Rec Level CH3/CH4)] 及 [CH3/CH4 音量 (CH3/CH4 Level)] 設定來同時控制 CH3 及 CH4。- 最大音頻限制器
如果至少一個頻道設定為 INPUT 端子、模擬音頻來源及手動聲音音量調整，可以啟動音頻限制器以減少音頻失真。啟動後，音頻限制器將在音頻輸入信號開始失真時限制其振幅。使用 -> [
音頻設定 (Audio Setup)] > [INPUT 1&2 限制器 (INPUT 1&2 Limiter)] 設定。
-> [
音頻設定 (Audio Setup)] > [INPUT 1&2 限制器 (INPUT 1&2 Limiter)] 設定。如果已將音頻頻道的音頻輸入選擇為 [INPUT 端子 (INPUT Terminals)]、將一個 INPUT 開關設定為 ANALOG，且相應的 ANALOG 開關設定為 MIC 或 MIC+48V，可以選擇外置麥克風的靈敏度。
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。
3. 選擇所用 INPUT 端子的選單設定。
-> [

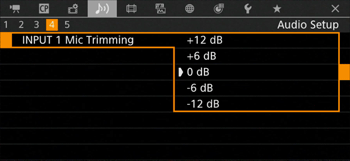

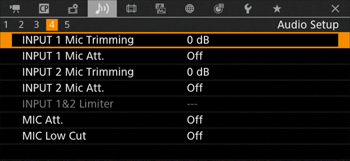

音頻設定 (Audio Setup)] -> [INPUT 1 麥克風微調 (INPUT 1 Mic Trimming)] 或 [INPUT 2 麥克風微調 (INPUT 2 Mic Trimming)]
4. 選擇所需電平，然後按 SET。
+12 dB、+6 dB、0 dB、-6 dB、-12 dB
5. 按 MENU 按鈕關閉選單。
如果已將音頻頻道的音頻輸入選擇為 [INPUT 端子 (INPUT Terminals)]、將一個 INPUT 開關設定為 ANALOG，且相應的 ANALOG 開關設定為 MIC 或 MIC+48V，可以啟動外置麥克風的衰減器 (20 dB)。
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。

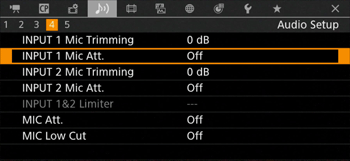

3. 選擇所用 INPUT 端子的選單設定。
-> [

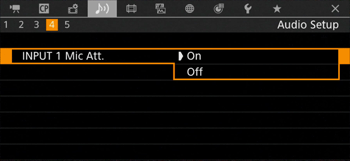

> [INPUT 1 麥克風衰減器 (INPUT 1 Mic Att.)] 或 [INPUT 2 麥克風衰減器 (INPUT 2 Mic Att.)]
4. 選擇 [開 (On)]，然後按 SET。
5. 按 MENU 按鈕關閉選單。
如果已將音頻頻道的音頻輸入選擇為 [MIC 端子 (MIC Terminal)]，可以啟動外置麥克風的衰減器 (20 dB)。
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。

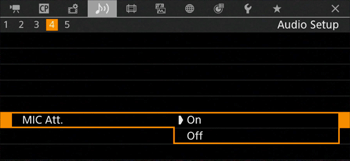

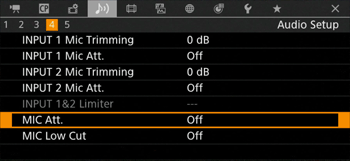

3. 選擇 [麥克風衰減器 (MIC Att.)]。
-> [
音頻設定 (Audio Setup)] -> [麥克風衰減器 (MIC Att.)]
4. 選擇 [開 (On)]，然後按 SET。
5. 按 MENU 按鈕關閉選單。
如果已將音頻頻道的音頻輸入選擇為 [MIC 端子 (MIC Terminal)]，可以啟動外置麥克風的低頻篩選器。
1. 按住 POWER 開關上的按鈕並將開關設為 ON。
2. 按 MENU 按鈕。

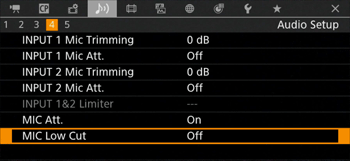

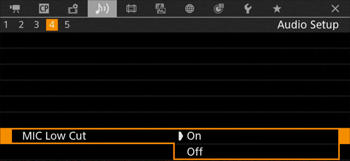

3. 選擇 [麥克風低阻濾波器 (MIC Low Cut)]。
-> [
音頻設定 (Audio Setup)] -> [麥克風低阻濾波器 (MIC Low Cut)]
4. 選擇 [開 (On)]，然後按 SET。
- 啟動低頻篩選器時，某些低頻聲音可能會伴隨風聲一同被抑制。
5. 按 MENU 按鈕關閉選單。
