連接外置麥克風 (XF400 / XF405)

最近更新： 2017年9月6日
出版編號： 8203686100

連接外置麥克風的步驟如下。

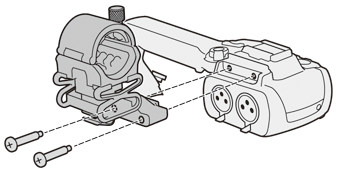

使用市面有售的十字 (「十字頭」) 螺絲刀及兩個隨附的螺絲，將麥克風支架連接至手柄單元。

移除手柄單元後，攝錄機依然可以正常操作。但是，要使用 INPUT 端子、紅外光以及攝錄指示燈，必須將手柄單元正確連接至攝錄機。

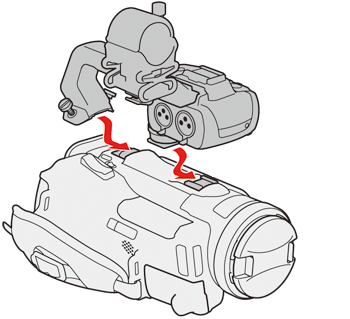

1. 將手柄單元與手柄連接單元對齊，然後向前滑動手柄單元至適當位置。

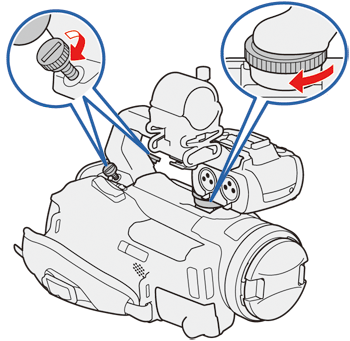

2. 牢固旋緊前螺絲及後螺絲。

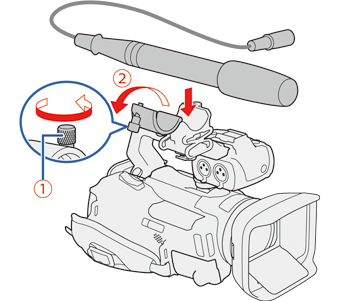

1. 旋鬆麥克風固定螺絲 (

)，開啟麥克風支架並插入麥克風 (

)。

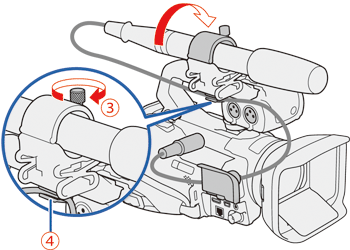

2. 旋緊固定螺絲 (

) 並使麥克風連接線穿過麥克風支架下的麥克風連接線固定夾 (

)。

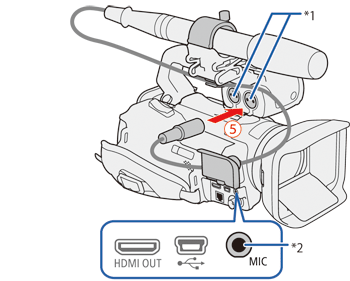

3. 將麥克風連接線插入所需的 INPUT 端子或 MIC 端子。

*1：INPUT 2 / INPUT 1 端子

*2：MIC 端子

NOTE
