本攝錄機為 MXF 片段提供 4 聲道或雙聲道線性 PCM 音頻記錄和播放功能，以及為 MP4 片段提供雙聲道 AAC 音頻記錄和播放功能。所有音頻記錄模式的樣本頻率為 48 kHz。可使用市面有售的麥克風 (INPUT 1/INPUT 2 端子、MIC 端子) 、LINE 輸入 (INPUT 1/INPUT 2 端子) 或內置麥克風記錄音頻。攝錄機上正在記錄的相同音頻頻道亦可隨視頻信號一同從 3G/HD-SDI 端子* 或 MON. 端子* 輸出。可在外部錄影機上記錄該音頻信號。
將哪個音頻輸入記錄至哪個音頻頻道取決於選單設定、攝錄機的音頻相關控制項以及外置麥克風是否連接至 MIC 端子等的組合。下表提供了可能組合的概觀。對於 MXF 片段，所列的所有組合均可用。對於MP4 片段，使用雙聲道音頻記錄將視頻格式設定為 MP4 或 MXF+MP4 時，僅標記為 (A) 的組合可用。使用 4 聲道音頻記錄將視頻格式設定為 MXF+MP4 時，使用 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [MP4 頻道 (MP4 Channels)] 設定可選擇在 MP4 片段中記錄 (B) 或 (C) 的哪兩個頻道。
雙聲道音頻記錄
| 選單設定 | AUDIO IN 選擇開關 | MIC 端子
使用的 | 記錄的音頻頻道/
音頻來源 |
[4 聲道
輸入 (4-Channel
Input)]1 | [CH2 輸入 (CH2 Input)]2 | CH1 | CH2 | CH1 (A) | CH2 (A) |
| [關 (Off)] (2) | [INPUT 2] | INPUT 1 | INPUT 2 | – | INPUT 1
terminal
(XLR) | INPUT 2
terminal
(XLR) |
| [INPUT 1] | – | INPUT 1
端子
(XLR) |
| INT.MIC/MIC | 否 | 內置
麥克風
(單聲道) |
| 是 | MIC 端子
(單聲道) |
| INT.MIC/MIC | INPUT 2 | 否 | 內置
麥克風
(單聲道) | INPUT 2
端子
(XLR) |
| 是 | MIC 端子
(單聲道) |
| INT.MIC/MIC | 否 | 內置
麥克風
(L) | 內置
麥克風
( R) |
| 是 | MIC 端子
(L) | MIC 端子
( R) |
4 聲道音頻記錄
| 選單設定 | AUDIO IN 選擇開關 | MIC 端子
使用的 | 記錄的音頻頻道/
音頻來源 |
[4 聲道
輸入 (4-Channel
Input)]1 | [CH2 輸入 (CH2 Input)]2 | CH1 | CH2 | CH1 (B) | CH2 (B) | CH3 (C) | CH4 (C) |
| [開 (On)] (4) | [INPUT 2] | INPUT 1 | INPUT 2 | 否 | INPUT 1
端子
(XLR) | INPUT 2
端子
(XLR) | 內置
麥克風
(L) | 內置
麥克風
(R) |
| 是 | MIC 端子
(L) | MIC 端子
( R) |
| [INPUT 1] | 否 | INPUT 1
端子
(XLR) | 內置
麥克風
(L) | 內置
麥克風
(R) |
| 是 | MIC 端子
(L) | MIC 端子
( R) |
| – | INPUT 1 | INT.MIC/MIC | 否 | INPUT 1
端子
(XLR) | 內置
麥克風
(單聲道) | 內置
麥克風
(L) | 內置
麥克風
(R) |
| 是 | MIC 端子
(單聲道) | MIC 端子
(L) | MIC 端子
(R) |
| INT.MIC/MIC | INPUT 2 | 否 | 內置
麥克風
(單聲道) | INPUT 2
端子
(XLR) | 內置
麥克風
(L) | 內置
麥克風
(R) |
| 是 | MIC 端子
(單聲道) | MIC 端子
(L) | MIC 端子
(R) |
| INT.MIC/MIC | 否 | 內置
麥克風
(L) | 內置
麥克風
(R ) | 內置
麥克風
(L) | 內置
麥克風
(R) |
| 是 | MIC 端子
(L) | MIC 端子
( R) |
*1 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [4 聲道輸入 (4-Channel Input)]。
*2 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [CH2 輸入 (CH2 Input)]。
NOTE

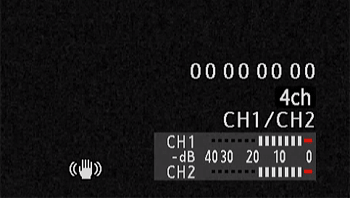

在 [音頻 (Audio)] 狀態螢幕中，可檢查聲音音量調整模式及每個音頻頻道的輸入來源。
可選擇在 MXF 片段中記錄的音頻頻道數量 (2 或 4)。由於 MP4 片段 僅可記錄雙音頻頻道，因此影片格式設定為使用 4 聲道音頻記錄的 MXF+MP4 時，可選擇在 MP4 片段中記錄哪兩個音頻頻道。

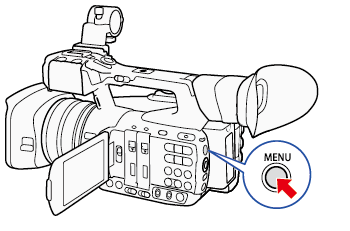

1. 按住 <POWER> 開關上的按鈕，然後將其滑動到 <CAMERA>。
3. 選擇 [

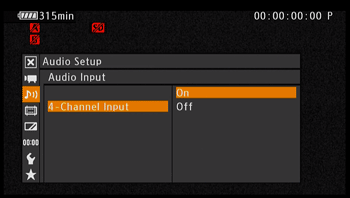

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] > [4 聲道輸入 (4-Channel Input)]。
4. 選擇 [開 (On)] 進行 4 聲道音頻記錄，然後按 <SET>。

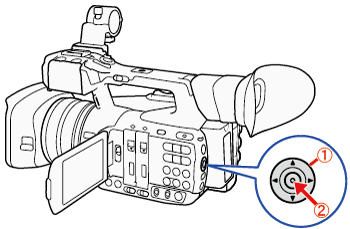

: 控制桿
: 在如下所述的操作中，「按 <SET>」指的是直線向下按控制桿以選擇所需設定的動作。

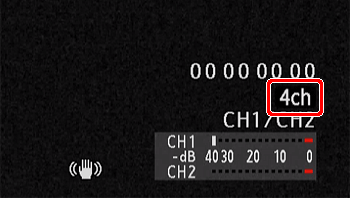

- 在 4 聲道音頻記錄期間 (
) 會出現在螢幕右側。
- 設定為 [關 (Off)] 時，會執行雙聲道音頻記錄。
當影片格式設定為使用 4 聲道音頻記錄的 MXF+MP4 時，可選擇在 MP4 片段中記錄哪兩個音頻頻道。
2. 選擇 [

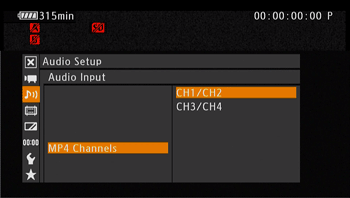

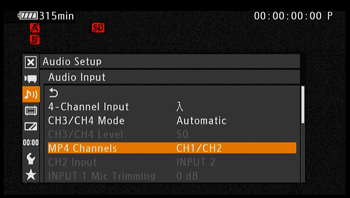

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [MP4 頻道 (MP4 Channels)]。
3. 選擇 [CH1/CH2] 或 [CH3/CH4]，然後按 <SET>。
麥克風選擇選項 (內置麥克風/MIC 端子，或外置麥克風)
將所需音頻頻道的 AUDIO IN 選擇開關設定至 INT.MIC/MIC。
如果在 AUDIO IN 開關設定為 INT.MIC/MIC 時將麥克風連接至 MIC 端子，則攝錄機將自動從內置麥克風切換至外置麥克風。
此設定分別用於內置麥克風以及連接至 MIC 端子的外置麥克風。

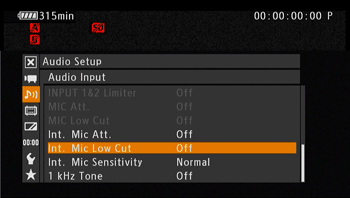

2. 選擇 [

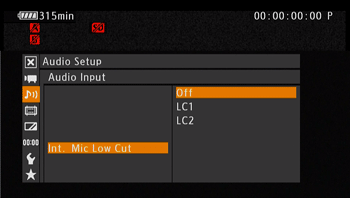

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [內置麥克風低阻濾波器(Int. Mic Low Cut)] 或 [麥克風低阻濾波器(MIC Low Cut)]。
[關 (Off)]：用於記錄通常條件下的音頻。
[LC1]*：主要用於記錄人的語音。
[LC2]*、 [開 (On)]**：用於在室外有風環境中 (例如，海邊或建築物附近) 記錄時減小背景中的風聲。請注意，當您使用本設定時，某些低頻聲音可能會與風聲一起受到抑制。
* 僅用於 [內置麥克風低阻濾波器 (Int. Mic Low Cut)]。
** 僅用於 [麥克風低阻濾波器 (MIC Low Cut)]。
2. 選擇 [

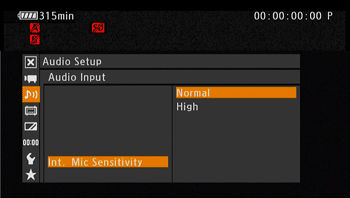

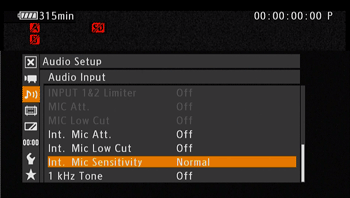

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [內置麥克風靈敏度 (Int. Mic Sensitivity)]。
[一般 (Normal)]：用於記錄通常條件下的音頻。
[高 (High)]：用於記錄高音量 (+6 dB) 的音頻。
如果在使用內置麥克風或連接至 MIC 端子的外置麥克風記錄時聲音音量太大且聲音失真，則請啟用麥克風減弱。
2. 選擇 [

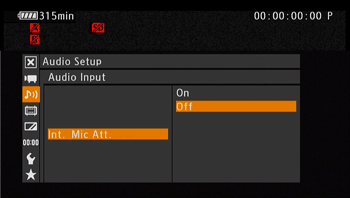

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [內置麥克風減弱 (Int. Mic Att.)] 或 [麥克風減弱 (MIC Att.)]。

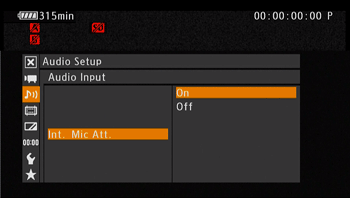

3. 選擇 [開 (On)]，然後按 <SET>。
- 麥克風減弱：(內置麥克風為 12 dB，外置麥克風為 20 dB)。

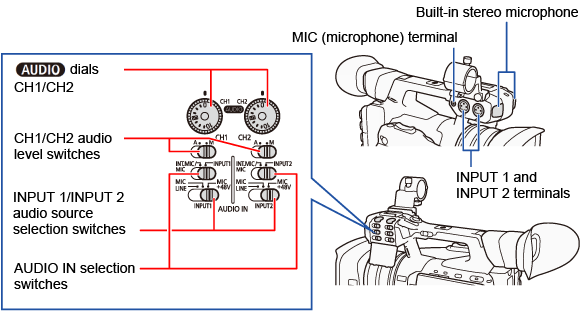

使用 INPUT 1/INPUT 2 端子，可從麥克風或模擬音頻輸入來源將音頻分別記錄至兩個音頻頻道。
1. 將 CH1 的 AUDIO IN 選擇開關設定為 INPUT 1，將 CH2 的 AUDIO IN 選擇開關設定為 INPUT 2。
2. 要選擇音頻來源, 請根據需要將 INPUT 1 或 INPUT 2 開關設定為 LINE 或 MIC。
- 連接不支援幻影電源的麥克風或裝置時，請確保分別將 INPUT 1/ INPUT 2 開關設定為 MIC 或 LINE。如果將開關設定為 MIC+48V，則可能會損壞麥克風或裝置。
預設情況下，每個 XLR 音頻輸入都會記錄至單獨的音頻頻道 (INPUT 1 記錄至 CH1，INPUT 2 記錄至 CH2)。如果需要 (例如，作為音頻備份記錄)，可將輸入 INPUT 1 端子的音頻輸入至兩個音頻頻道，即 CH1 和 CH2。這種情況下，可單獨調整每個頻道的音頻記錄音量。

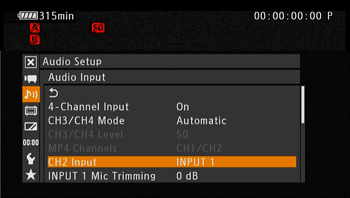

2. 選擇 [

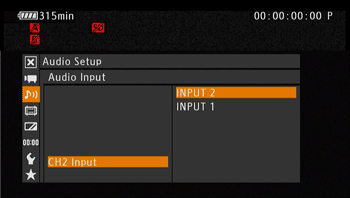

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [CH2 輸入 (CH2 Input)]。
3. 選擇所需選項，然後按 <SET>。
[INPUT 2]：將音頻分別記錄至各個聲道。輸入至 INPUT 1 的音頻記錄至 CH1，而輸入至 INPUT 2 的音頻記錄至 CH2。
[INPUT 1]：輸入至 INPUT 1 的音頻將記錄至兩個聲道。不記錄輸入至 INPUT 2 的音頻。

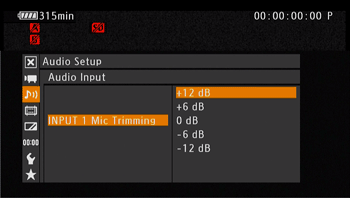

當 AUDIO IN 選擇開關設定為 INPUT 1 或 INPUT 2 且相應的 INPUT 1/INPUT 2 開關設定為 MIC 或 MIC+48V 時，可選擇外置麥克風的麥克風靈敏度。
2. 選擇 [

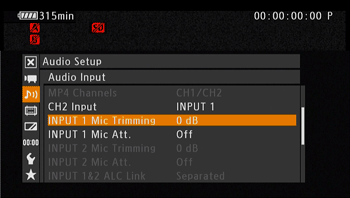

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [INPUT 1 麥克風減弱 (INPUT 1 麥克風減弱)] 或 [INPUT 2 麥克風減弱 (INPUT 2 Mic Att.)]。
3. 選擇以下選項之一，然後按 <SET>。
+12dB、+6dB、0dB、－6dB、－12dB
當 AUDIO IN 選擇開關設定為 INPUT 1 或 INPUT 2 且相應的 INPUT 1/INPUT 2 開關設定為 MIC 或 MIC+48V 時。

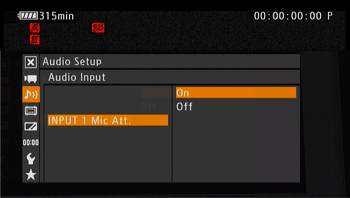

2. 選擇 [

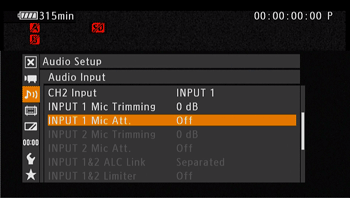

音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [INPUT 1 麥克風減弱 (INPUT 1 Mic Att.)] 或 [INPUT 2 麥克風減弱 (INPUT 2 Mic Att.)]
3. 選擇 [開 (On)]，然後按 <SET>。
- 可啟用外置麥克風減弱 (20 dB)。
IMPORTANT
- 連接不支援幻影電源的麥克風或裝置時，請確保分別將 INPUT 1/ INPUT 2 開關設定為 MIC 或 LINE。如果將開關設定為 MIC+48V，則可能會損壞麥克風或裝置。
- [CH2 輸入 (CH2 Input)] 設定為 [INPUT1] 時，不會記錄 CH2。
對於 CH1 和 CH2，可分別將每個頻道的音頻記錄音量設定為自動或手動調整。但是，當 CH1 和 CH2 的 AUDIO IN 選擇開關均設定為 INT.MIC/MIC (內置麥克風或連接至 MIC 端子的外置麥克風) 時，CH1 的音頻記錄音量設定也會應用於 CH2。
將所需聲道的 (聲音音量) 開關設定為 A (自動)，可以讓攝錄機自動調整該聲道的聲音音量。
CH3 和 CH4 的聲音音量僅可在 [
音頻設定 (Audio Setup)] > [音頻輸入 (Audio Input)] > [4 聲道輸入 (4-Channel Input)] 設定為 [開 (On)] (4 聲道音頻記錄) 時調整 。音頻記錄音量設定普遍適用於 CH3 和 CH4。
NOTE
CH1 和 CH2 均設定為記錄從 INPUT 1/INPUT 端子輸入的音頻且 INPUT 1 和 INPUT 2 開關均設定為相同音頻來源 (外置麥克風或外置 LINE 輸入)時，如果兩個頻道的聲音音量均設定為自動，則可使用 [
音頻設定 (Audio Setup)] > [音頻輸入 (Audio Input)] > [INPUT 1&2 ALC 連結 (INPUT 1&2 ALC Link)] 設定來連結兩個聲道的聲音音量調整。
您可以在 -∞ 到 18 dB 之間手動設定各個頻道的聲音音量。作為一般原則，調整聲音音量的標準是使螢幕上的聲音音量計量器僅偶爾位於 -18 dB 標記 (-20 dB 標記右側的一個標記)的右側。音頻記錄音量設定普遍適用於 CH3 和 CH4。
1. 將
所需聲道的 (聲音音量) 開關設定為 M。
2. 旋轉相應的
轉盤調整聲音音量。
- 作為參考，0 對應於 -G，5 對應於 0 dB，而 10 對應於 +18 dB。
- 作為一般原則，調整聲音音量的標準是使螢幕上的聲音音量計量器僅偶爾位於 -18 dB 標記 (-20 dB 標記右側的一個標記)的右側。

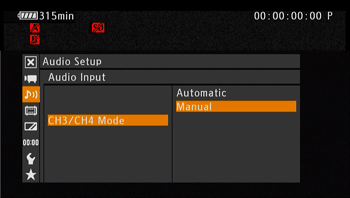

1-1. 選擇 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [CH3/CH4 模式 (CH3/CH4 Mode)]。
1-2. 選擇 [手動 (Manual)]，然後按 <SET>。

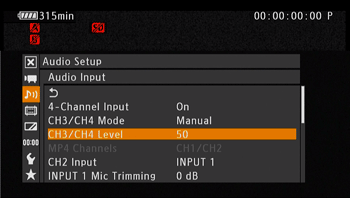

2-1. 選擇 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [CH3/CH4 音量(CH3/CH4 Level)]。

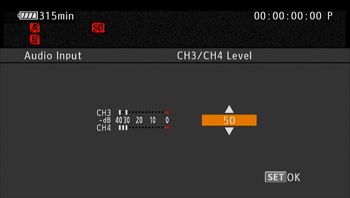

2-2. 選擇數值之一並做所需調整。
作為一般原則，調整聲音音量的標準是使螢幕上的聲音音量計量器僅偶爾位於 -18 dB 標記 (-20 dB 標記右側的一個標記) 的右側。
2-3. 按 <SET>。
調整 CH3/CH4 音量的步驟至此完成。
REFERENCE
記錄從 INPUT 1/INPUT 2 端子輸入的音頻時，如果 CH1 或 CH2 設定為手動聲音音量調整，則亦可啟用音頻峰值限幅器以防止聲音失真。啟用後，音頻輸入信號的振幅超過 -6 dBFS 時音頻峰值限幅器會進行限制。使用 [
音頻設定 (Audio Setup)] -> [音頻輸入 (Audio Input)] -> [INPUT 1&2 限幅器 (INPUT 1&2 Limiter)] 設定。
NOTE
- 調整聲音音量時建議使用耳機。如果輸入音量過高，則即使聲音音量指示器顯示音量適中，音頻也可能會失真。
- 如果將可指定按鈕設定為 [聲音音量(Audio Level)]，則可以按此按鈕開啟或關閉螢幕上的聲音音量指示燈。
