    校準列印頭

    2011年7月22日
    8201130600

    解決方案

    校準列印頭
    如果列印的規則線條未對齊或列印效果未如理想，調整列印頭位置。
    REFERENCE
    • 也可以使用電腦調整列印頭位置。
    請參閱此網頁中的 [從電腦校準列印頭位置]。
    • 如果剩餘墨水不足，將無法正常列印列印頭校準頁。更換墨水量低的墨水盒。
    • 如果隨附紙張 (霧面相片紙 MP-101) 用完或專用佳能原裝紙張暫時未準備好，可以使用一般紙張透過電腦手動校準列印頭。
    請參閱此網頁中的 [從電腦手動校準列印頭位置]。
    • 將以黑色及藍色列印列印頭校準圖案。

    您需要準備︰一張 A4 或 Letter 大小的霧面相片紙 MP-101

    1. 確保電源已開啟。

    2. 在後端托盤中裝入一張隨附紙張或 A4 或 Letter 大小的霧面相片紙 MP-101。
    將紙張列印面 (較白的一面) 面向自己裝入後端托盤。
    IMPORTANT
    無法使用紙匣自動校準列印頭。務必在後端托盤中裝入紙張。

    3. 輕輕開啟出紙托盤，然後開啟出紙托盤擴展架。
    IMPORTANT
    如果已開啟內蓋，請將其關閉。

    4. 按住「恢復/取消」按鈕直到電源指示燈閃爍綠色四次，然後立即釋放。
    將列印列印頭校準頁，並且印表機自動調整列印頭位置。
    印表機完成列印頭校準頁列印前，請勿執行任何其他操作。此過程大約需要 5 分鐘。
    REFERENCE
    • 如果自動調整列印頭位置失敗，警告指示燈將閃爍。
    ->[警告指示燈閃爍橙色 ] 中的「閃爍十一次︰」。
    • 如果按照上述方法調整列印頭位置後列印效果仍未如理想，請從電腦手動調整列印頭位置。
    請參閱此網頁中的 [從電腦手動校準列印頭位置]。

    從電腦校準列印頭位置
    此印表機支援兩種列印頭校準方式︰自動列印頭校準和手動列印頭校準。一般情況下，印表機設定為自動列印頭校準。
    如果自動列印頭校準的列印效果未如理想，請參閱此網頁中的 [從電腦手動校準列印頭位置]，並執行手動列印頭校準。
    執行自動列印頭校準的步驟如下：
    REFERENCE
    • 如果已開啟內蓋，請將其關閉。
    • 僅以黑色和藍色列印圖案。

    1. 開啟印表機驅動程式設定視窗

    2. 按一下「維護」標籤上的「列印頭校準」
    開啟「開始列印頭校準」對話方塊。

    3. 將紙張裝入印表機
    在後端托盤中裝入一張 A4 或 Letter 大小的霧面相片紙 (MP-101)。
    REFERENCE
    • 如果選擇手動列印頭校準，使用的媒體類型與頁數會有所不同。

    4. 執行列印頭校準
    確定印表機已開啟並按一下「校準列印頭」。
    按訊息說明操作。
    IMPORTANT
    列印過程中請勿開啟機蓋。
    REFERENCE
    • 請等待直到列印完畢後再執行其他操作。列印大約需要 3 分鐘。
    • 要列印並檢查當前設定，請開啟「開始列印頭校準」對話方塊，並按一下「列印校準值」。

    1. 從 Canon IJ Printer Utility 的彈出功能表中選擇「測試列印 (Test Print)」

    2. 按一下「列印頭校準 (Print Head Alignment)」圖示
    顯示訊息。

    3. 將紙張裝入印表機
    在後端托盤中裝入一張 A4 或 Letter 大小的霧面相片紙 (MP-101)。
    REFERENCE
    • 如果選擇手動列印頭校準，使用的媒體類型與頁數會有所不同。

    4. 執行列印頭校準
    確定印表機已開啟並按一下「校準列印頭 (Align Print Head)」。
    按訊息說明操作。
    IMPORTANT
    列印過程中請勿開啟機蓋。
    REFERENCE
    • 請等待直到列印完畢後再執行其他操作。列印大約需要 3 分鐘。
    • 列印頭校準完成后，可以列印並檢查當前設定。要列印並檢查當前設定，按一下「列印頭校準 (Print Head Alignment)」圖示，顯示訊息時，按一下「列印頭校準值 (Print Alignment Value)」。

    從電腦手動校準列印頭位置
    列印頭校準可以修正列印頭的安裝位置，並改善偏色和線條。
    此印表機支援兩種列印頭校準方式︰自動列印頭校準和手動列印頭校準。一般情況下，印表機設定為自動列印頭校準。
    如果自動列印頭校準的列印效果未如理想，請執行手動列印頭校準。
    執行手動列印頭校準的步驟如下：
    REFERENCE
    • 如果已開啟內蓋，請將其關閉。
    • 僅以黑色和藍色列印圖案。

    1. 開啟印表機驅動程式設定視窗

    2. 按一下「維護」標籤上的「自訂設定」
    開啟「自訂設定」對話方塊。

    3. 將列印頭校準切換到手動
    勾選「手動校準列印頭」核選方塊。
    REFERENCE
    如果印表機關閉或停用雙向通訊，電腦由於無法收集印表機狀態，可能會出現提示訊息。
    如果出現這種情況，按「確定」顯示電腦上最近指定的設定。

    4. 套用設定
    按一下「確定」，當確認訊息出現時，按一下「確定」。

    5. 按一下「維護」標籤上的「列印頭校準」
    開啟「開始列印頭校準」對話方塊。

    6. 將紙張裝入印表機
    在紙匣中裝入三張 A4 或 Letter 大小的一般紙張。

    7. 執行列印頭校準
    確定印表機已開啟並按一下「校準列印頭」。
    按訊息說明操作。

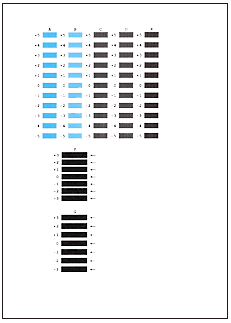

    8. 檢查列印圖案
    在相應方塊中輸入線條最少的圖案編號。
    即使在預覽視窗中按一下線條最少的圖案，它們的編號也將自動在相應方塊中輸入。
    輸入完所有必要的數值後，按一下「確定」。
    REFERENCE
    • 如果選出最佳圖案比較困難，選出那些垂直白色條紋最不明顯的設定。
    (A) 不大明顯的垂直白色條紋
    (B) 較為明顯的垂直白色條紋
    • 如果選出最佳圖案比較困難，選出那些水平白色條紋最不明顯的設定。
    (A) 不大明顯的水平白色條紋
    (B) 較為明顯的水平白色條紋

    9. 確認顯示的訊息，然後按一下「確定」
    列印第二個圖案。
    IMPORTANT
    列印過程中請勿開啟機蓋。

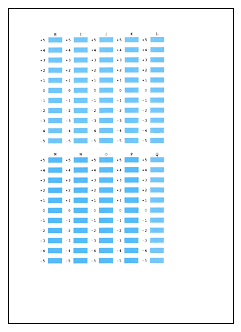

    10. 檢查列印圖案
    在相應方塊中輸入線條最少的圖案編號。
    即使在預覽視窗中按一下線條最少的圖案，它們的編號也將自動在相應方塊中輸入。
    輸入完所有必要的數值後，按一下「確定」。
    REFERENCE
    如果選出最佳圖案比較困難，選出那些垂直白色條紋最不明顯的設定。
    (A) 不大明顯的垂直白色條紋
    (B) 較為明顯的垂直白色條紋

    11. 確認顯示的訊息，然後按一下「確定」
    列印第三個圖案。
    IMPORTANT
    列印過程中請勿開啟機蓋。

    12. 檢查列印圖案
    在相應方塊中輸入水平條紋最不明顯的圖案編號。
    即使在預覽視窗中按一下水平條紋最不明顯的圖案，它們的編號也將自動在相應方塊中輸入。
    輸入完所有必要的數值後，按一下「確定」。
    REFERENCE
    如果選出最佳圖案比較困難，選出那些水平白色條紋最不明顯的設定。
    (A) 不大明顯的水平白色條紋
    (B) 較為明顯的水平白色條紋

    REFERENCE
    要列印並檢查當前設定，請開啟「開始列印頭校準」對話方塊，並按一下「列印校準值」。

    1. 從 Canon IJ Printer Utility 的彈出功能表中選擇「自訂設定 (Custom Settings)」

    2. 將列印頭校準切換到手動
    勾選「手動校準列印頭 (Align heads manually)」核選方塊。

    3. 套用設定
    按一下「套用 (Apply)」，確認訊息出現時，按一下「好 (OK)」。

    4. 從 Canon IJ Printer Utility 的彈出功能表中選擇「測試列印 (Test Print)」

    5. 按一下「列印頭校準 (Print Head Alignment)」圖示
    顯示訊息。

    6. 將紙張裝入印表機
    在紙匣中裝入三張 A4 或 Letter 大小的一般紙張。

    7. 執行列印頭校準
    確定印表機已開啟並按一下「校準列印頭 (Align Print Head)」。
    按訊息說明操作。

    8. 檢查列印圖案
    在相應方塊中輸入線條最少的圖案編號，然後按一下「好 (OK)」。
    REFERENCE
    • 如果選出最佳圖案比較困難，選出那些垂直白色條紋最不明顯的設定。
    (A) 不大明顯的垂直白色條紋
    (B) 較為明顯的垂直白色條紋
    • 如果選出最佳圖案比較困難，選出那些水平白色條紋最不明顯的設定。
    (A) 不大明顯的水平白色條紋
    (B) 較為明顯的水平白色條紋

    9. 確認顯示的訊息，然後按一下「好 (OK)」
    列印第二個圖案。
    IMPORTANT
    列印過程中請勿開啟機蓋。

    10. 檢查列印圖案
    在相應方塊中輸入線條最少的圖案編號，然後按一下「好 (OK)」。
    REFERENCE
    如果選出最佳圖案比較困難，選出那些垂直白色條紋最不明顯的設定。
    (A) 不大明顯的垂直白色條紋
    (B) 較為明顯的垂直白色條紋

    11. 確認顯示的訊息，然後按一下「好 (OK)」
    列印第三個圖案。
    IMPORTANT
    列印過程中請勿開啟機蓋。

    12. 檢查列印圖案
    在相應方塊中輸入水平條紋最不明顯的圖案編號，然後按一下「好 (OK)」。
    REFERENCE
    如果選出最佳圖案比較困難，選出那些水平白色條紋最不明顯的設定。
    (A) 不大明顯的水平白色條紋
    (B) 較為明顯的水平白色條紋

    REFERENCE
    列印頭校準完成后，可以列印並檢查當前設定。要列印並檢查當前設定，按一下「列印頭校準 (Print Head Alignment)」圖示，顯示訊息時，按一下「列印頭校準值 (Print Alignment Value)」。
