解決方案
攝錄機可以顯示簡化的波形監視圖。也可以顯示邊緣檢測對焦輔助系統* 以便進行對焦。視頻示波器僅出現在液晶螢幕上。而不出現在觀景器或外部顯示器中。
* 邊緣檢測對焦輔助系統檢測整個影像的對焦並以波形顯示結果。邊緣檢測對焦輔助系統僅在 <CAMERA> 模式下可用。

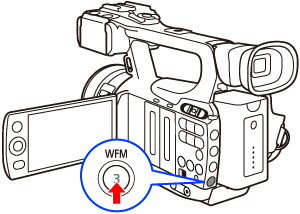

按 WFM 按鈕。
- 波形監視圖將出現在螢幕右下方的視窗中。
- 您可以重複按 WFM 按鈕，按以下順序啟動視頻示波器。
波形監視圖 -> 邊緣檢測對焦輔助系統 -> 關
NOTE

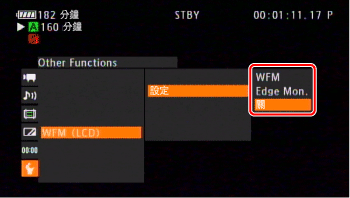

或者，您可以使用 [其他功能] -> [WFM (LCD)] -> [設定] 顯示視頻示波器。要使用波形監視圖，請選擇 [WFM]；要使用邊緣檢測對焦輔助系統，請選擇 [Edge Mon.]。
攝錄機的波形監視圖功能提供 5 種模式。您也可以
變更增益。
1. 按 <MENU>。
2. 開啟 [波形監視圖] 子選單。
上下推動控制桿選擇所需子選單，然後按 <SET> 按鈕。

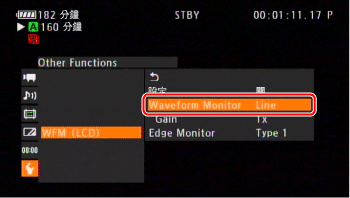

2-1. 依序選擇 [其他功能] -> [WFM (LCD)] -> [波形監視圖]。
2-2. 選擇所需選項，然後按 <SET> 按鈕。
| 選項 | 詳細資訊 |
| 線條 | 將波形監視圖設定為線條顯示模式。 |
| 線條 + 點 | 紅框區域中的波形以紅色顯示在 [線條] 模式波形的上方。 |
| 場景 | 將波形監視圖設定為條形顯示模式。 |
| RGB | 與 RGB 分解示波器的功能類似。 |
| YPbPr | 與 YPbPr 分解示波器的功能類似。 |
3. 開啟波形監視圖 [增益] 子選單。

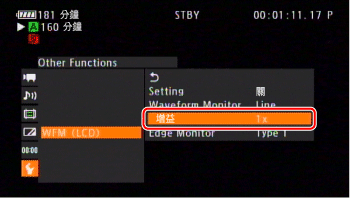

3-1. 依序選擇 [其他功能] -> [WFM (LCD)] -> [增益]。

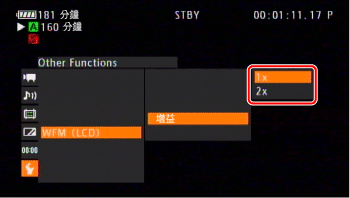

3-2. 選擇 [1x] 或 [2x]，然後按 <SET> 按鈕。
攝錄機處於手動對焦模式下時，使用該視頻示波器可以更精確地進行對焦。邊緣檢測對焦輔助系統具有兩種模式。

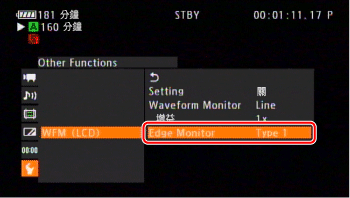

2. 依序選擇 [其他功能] -> [WFM (LCD)] -> [邊緣檢測對焦輔助系統]。
3. 選擇所需選項，然後按 <SET> 按鈕。
| 選項 | 詳細資訊 |
| 類型 1 | 表示整個影像的對焦的波形以綠色顯示。此外，三個紅框區域中的波形以紅色顯示在上一個波形的上方。 |
| 類型 2 | 該模式顯示邊緣檢測對焦輔助系統，且波形監視圖為 [線條 + 點] 模式。波形監視圖在左側以綠色顯示，而邊緣檢測對焦輔助系統在右側以藍色顯示。紅框區域中的波形以紅色顯示在綠色波形和藍色波形的上方。 |
