首次安裝硬體
解決方案
IMPORTANT
請勿將印表機置於可能有物體落下的地方。此外，請勿在印表機上放置任何物體。
當開啟機蓋時物體可能落入印表機中，導致故障。
1.
取下本機外部的所有保護材料和橙色膠帶。
NOTE
膠帶和保護材料的形狀和位置可能與實際情況有差異。
2.

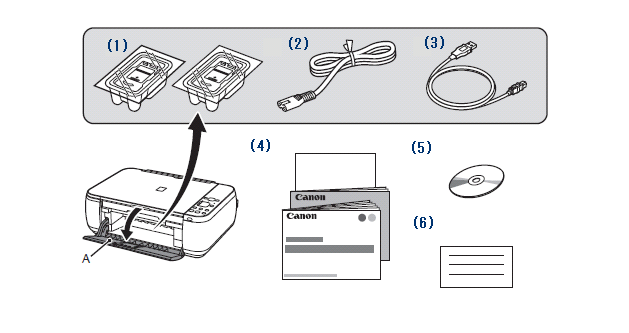

確認包含了以下物件。
某些附件(1)、(2)和(3)與出紙托盤(A)一起存放。開啟並拉出出紙托盤。
(1)FINE 墨盒(彩色，黑色)
(2) 電源線
(3)無線 LAN 安裝電纜線
(4) 手冊
(5) 安裝光碟 (包含驅動程式、應用程式及電子手冊)
(6) 其他文件
NOTE
無線 LAN 安裝電纜線也可用作 USB 連接線。
3.

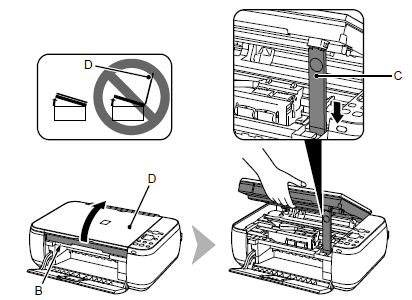

抬起掃描單元(機蓋)(B)，並用掃描單元支架(C)將其固定。
關閉文件蓋 (D) 並使用掃描單元(機蓋)提起。
4.
小心撕下橙色膠帶。
保護材料和橙色膠帶一起取下。
5.

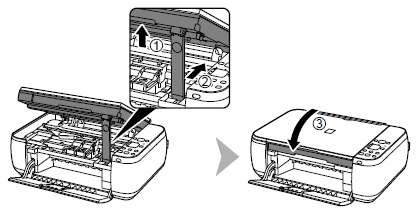

輕輕抬起掃描單元(機蓋)(1)，並將掃描單元支架 (2) 放回原位，再輕輕關閉掃描單元(機蓋)(3)。
6.
將電源線穩固插入本機左側的連接器和牆體插座。
IMPORTANT
- 在此階段請勿連接無線 LAN 安裝電纜線 (USB 電纜線)。
- 確保已關閉文件蓋板。
7.
按電源按鈕(G)並確認其亮起綠色。
NOTE
插入電源線後需要等待 4 秒鐘後電源按鈕才能工作。
IMPORTANT
當需要關閉印表機時
務必按以下步驟操作。
(1) 按下電源按鈕關閉印表機。
(2) 確定操作面板上的所有指示燈都已熄滅。
作業噪音持續約 40 秒，直至本機關閉。
NOTE
電源線規格因國家或地區而異。
IMPORTANT
當拔出電源插頭前，請確保操作面板上的所有指示燈都已熄滅。當操作面板上的所有指示燈亮起或閃爍時，拔下電源線可能會導致 FINE 墨盒乾涸和堵塞，並會影像列印結果。
1.
抬起掃描單元(機蓋)(A)，並用掃描單元支架(D)將其固定。
關閉文件蓋 (E) 並使用掃描單元(機蓋)提起。
2.

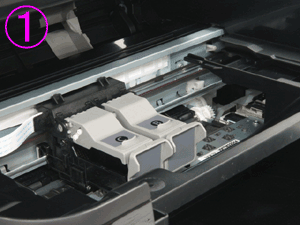

墨盒(F)固定座移到安裝位置。
如果墨盒固定座未移動，確認本機已開啟。詳細資訊請參閱「準備」中的 6 至 7。
3.
進行下一步操作將黑色
和彩色
FINE 墨盒插入相應的 及 。
和彩色 FINE 墨盒插入相應的 及 。4. 開啟右側的墨盒鎖蓋
。
。

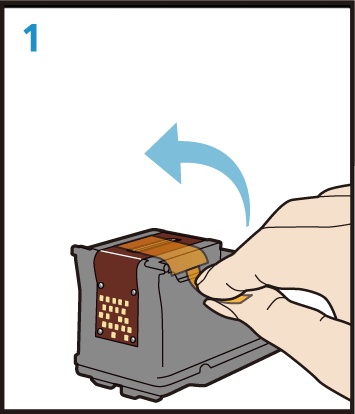

5. 從其包裝袋中取出黑色墨盒 後，按箭頭的方向拉橙色保護膠帶並輕輕將其取下。
後，按箭頭的方向拉橙色保護膠帶並輕輕將其取下。
IMPORTANT
- 小心處理墨盒。請勿跌落墨盒或對其施加過大外力。
- 確保使用隨附的墨盒。
- 小心不要讓所取下保護膠帶上的墨水弄髒您的雙手或周邊工作環境。
- 請勿觸摸 FINE 墨盒的金屬部分。如果觸摸，本機可能無法正常列印。
6. 將黑色墨盒 插入右側插槽。
插入右側插槽。
IMPORTANT
- 請勿在固定座側面敲擊墨盒。
- 請在光線充足的地方安裝。
- 將黑色 FINE 墨盒 插入右側插槽，彩色 FINE 墨盒 插入左側插槽。
7.
向下推動墨盒鎖蓋的 直到「喀嚓」一聲完全關閉。
直到「喀嚓」一聲完全關閉。直視墨盒鎖蓋 檢查是否正確鎖定 (未傾斜 )。
檢查是否正確鎖定 (未傾斜 )。8.
按黑色 FINE 墨盒的方式將彩色墨盒 插入左側墨盒固定座 。
插入左側墨盒固定座 。9.
輕輕抬起掃描單元(機蓋)(1)，並將掃描單元支架 (2) 放回原位，再輕輕關閉掃描單元(機蓋)(3)。
10.

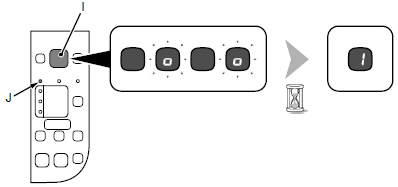

確保LED (I)按圖中所示變更，然後進行下一步。
- 1 出現需要約 90 秒。
IMPORTANT
- 一旦安裝墨盒，請勿隨意取出。
- 如果警告指示燈 (J) 亮起橙色，確認墨盒正確插入。
NOTE
如果本機 5 分鐘內未操作，LED 將熄滅。要恢復顯示，請按除電源按鈕以外的任意按鈕。
1.
準備托紙架 (A)。
(1)開啟。
(2) 向上拉起。.
(3) 向後傾斜。
2.
移動導紙器 (B) 至兩側。
3.
在後端托盤(C)中央裝入紙張。
列印面向上縱向裝入紙張。
