印表機配件及其功能
印表機配件及其功能

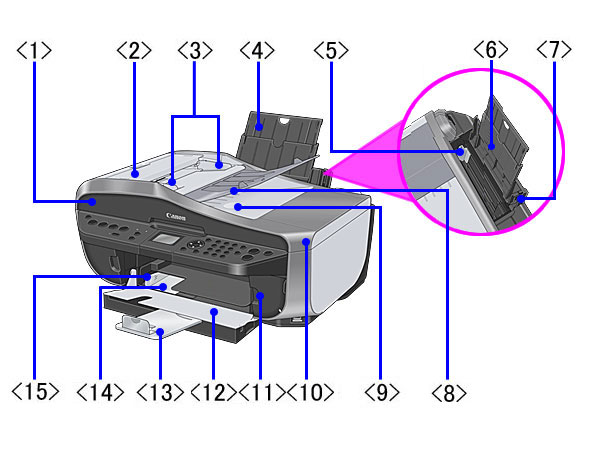

< 從前面看 >
|
< 1 >
|
ADF(自動送稿機)
|
:
|
自動掃描裝入文件托盤中的文件
|
|
< 2 >
|
送紙器蓋
|
:
|
清除被夾文件時開啟送紙器蓋。
|
|
< 3 >
|
文件導紙器
|
:
|
調整文件導紙器以符合文件寬度。
|
|
< 4 >
|
托紙架
|
:
|
完全拉出以承托裝入托盤的紙張。
|
|
< 5 >
|
導紙器(後端托盤)
|
:
|
滑動導紙器緊靠在紙疊的左側以承托紙張，使其正確地送入。
|
|
< 6 >
|
後端托盤
|
:
|
列印前在此裝入紙張。自動送紙，每次一張。
|
|
< 7 >
|
托紙架導紙器
|
:
|
承托紙張，使其正確地送入。
|
|
< 8 >
|
文件托盤
|
:
|
將其打開裝入文件。一旦開始裝入，每次送入一張紙。掃描面朝上裝入文件。
|
|
< 9 >
|
文件輸出槽
|
:
|
從文件托盤掃描過的文件會送到此處。
|
|
< 10 >
|
文件蓋板
|
:
|
在原稿玻璃上裝入原稿時，開啟文件蓋板。
|
|
< 11 >
|
記憶卡插槽蓋
|
:
|
開啟記憶卡插槽蓋板以插入記憶卡。
|
|
< 12 >
|
出紙托盤
|
:
|
承托列印輸出。列印、影印或傳真時將其開啟。
|
|
< 13 >
|
出紙托盤擴展架
|
:
|
承托輸出的列印輸出。
|
|
< 14 >
|
前端托盤
|
:
|
在前端托盤中載入 A4、 Letter或 B5 大小的紙張。自動送紙，每次一張。
|
|
< 15 >
|
導紙器(前端托盤)
|
:
|
滑動導紙器緊靠在紙疊的左側以承托紙張，使其正確地送入。
|
|
< 16 >
|

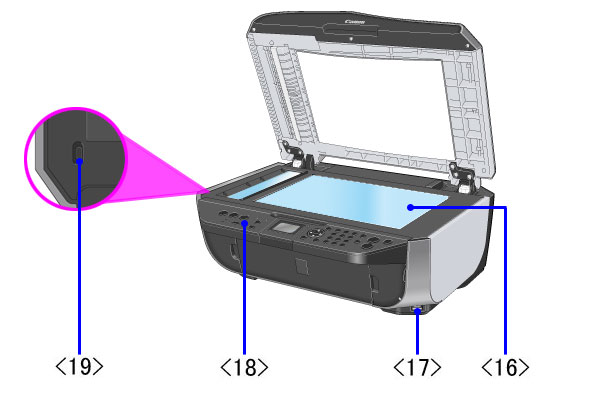

原稿玻璃
|
:
|
在此處載入要影印、掃描或傳真的原稿。
|
|
< 17 >
|
直接列印連接埠
|
:
|
在此處連接相容「PictBridge」的設備(如數位相機)，以直接從該設備列印。
|
|
< 18 >
|
操作面板
|
:
|
變更設定並操作本機。
|
|
< 19 >
|
掃描單元偵測按鈕
|
:
|
文件蓋板開啟時，鎖定掃描單元(印表機蓋)。文件蓋板關閉時按下此按鈕，以便可以開啟掃描單元(印表機蓋)(不需要觸摸此按鈕)。
|

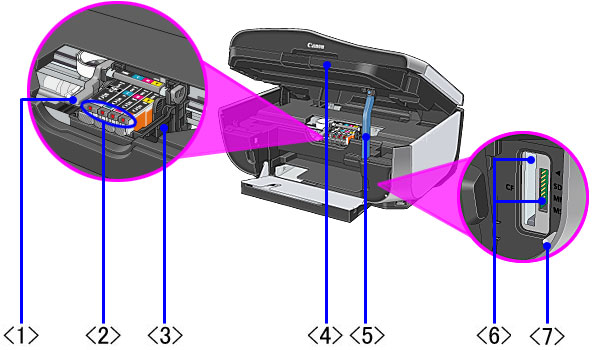

< 印表機內部 >
|
< 1 >
|
列印頭鎖定桿
|
:
|
將列印頭鎖定到位。
|
|
< 2 >
|
墨水指示燈
|
:
|
亮起或閃爍紅色以指示墨水盒狀態。
|
|
< 3 >
|
列印頭固定座
|
:
|
固定列印頭。
|
|
< 4 >
|
掃描單元(印表機蓋)
|
:
|
掃描原稿文件。更換墨水盒或取出殘留在本機內部的夾紙時將其開啟。
|
|
< 5 >
|
掃描單元支架
|
:
|
承托打開的掃描單元(印表機蓋)。
|
|
< 6 >
|
記憶卡插槽
|
:
|
在此安裝記憶卡。
|
|
< 7 >
|
存取指示燈
|
:
|
亮起或閃爍以指示記憶卡狀態。
|
備註：
< 墨水指示燈 >
可以根據每個墨水盒指示燈的閃爍方式查看其狀態。
- 亮起：印表機準備列印。
- 慢速閃爍(間隔為大約 3 秒)︰墨水不足。準備新墨水盒。
- 快速閃爍(間隔為大約 1 秒)︰墨水盒已空，或由於故障印表機未準備就緒。
- 熄滅：發生錯誤。印表機不能列印。

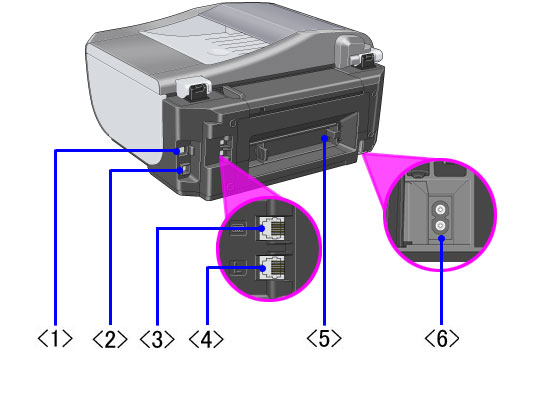

< 從後面看 >
|
< 1 >
|
有線 LAN 連接器
|
:
|
在此插入連接本機到有線 LAN 的 LAN 電纜線。
|
|
< 2 >
|
USB 連接埠
|
:
|
在此插入連接本機到電腦的 USB 電纜線。
|
|
< 3 >
|
外部設備插孔
|
:
|
連接外部設備。
|
|
< 4 >
|
電話線插座
|
:
|
與電話線相連。
|
|
< 5 >
|
後蓋
|
:
|
夾紙時，開啟此蓋以移除夾紙。
|
|
< 6 >
|
電源線連接器
|
|
在此插入隨附的電源線。
|

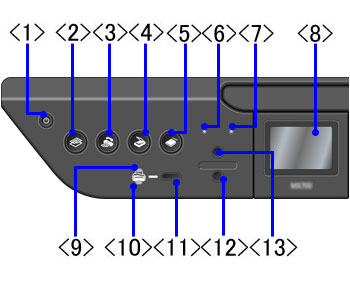

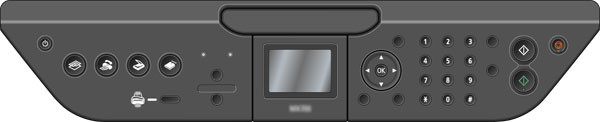

< 操作面板 - 左 - >
|
< 1 >
|
打開/關閉按鈕/電源狀態顯示燈
|
:
|
打開或關閉機器。亮起或閃爍綠色以指示電源狀態。開啟本機前，請確保文件蓋板處於關閉狀態。
|
|
< 2 >
|
[影印]按鈕
|
:
|
將機器切換到影印模式。
|
|
< 3 >
|
[傳真]按鈕
|
:
|
將機器切換到傳真模式。
|
|
< 4 >
|
[掃描]按鈕
|
:
|
將機器切換到掃描模式。在掃描模式中，本機根據所選的設定將文件掃描至電腦。要使用該按鈕，必須將本機連接到電腦。
|
|
< 5 >
|
[記憶卡]按鈕
|
:
|
將機器切換到記憶卡模式。
|
|
< 6 >
|
使用中/記憶體指示燈
|
:
|
電話線路正在使用時此指示燈閃爍。本機記憶體中儲存有文件時此指示燈亮起。
|
|
< 7 >
|
警告指示燈
|
:
|
出現錯誤(如︰紙張或墨水用完)時，指示燈亮起或閃爍橙色。
|
|
< 8 >
|
LCD (液晶顯示屏)
|
:
|
顯示訊息、功能表選項與作業狀態。
|
|
< 9 >
|
後端托盤指示燈
|
:
|
後端托盤作為紙張來源時亮起。
|
|
< 10 >
|
前端托盤指示燈
|
:
|
前端托盤作為紙張來源時亮起。
|
|
< 11 >
|
送紙轉換按鈕
|
:
|
選擇紙張來源。按此按鈕可以在後端托盤與前端托盤之間轉換紙張來源。
|
|
< 12 >
|
[傳真品質]按鈕
|
:
|
設定傳送傳真的解析度。
|
|
< 13 >
|
放大/縮小按鈕
|
:
|
設定用於影印的放大或縮小比例。
|

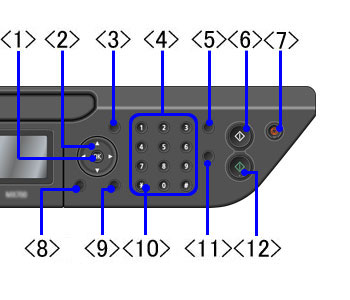

< 操作面板 - 右 - >
|
< 1 >
|
[確定]按鈕
|
:
|
完成功能表或設定項目的選擇。排除列印錯誤或移除夾紙之後，清除錯誤訊息並恢復本機的正常運行。輸出自動送稿機中剩餘的文件。
|
|
< 2 >
|
上/下/左/右箭頭按鈕
|
:
|
滾動功能表選項以及增加/減少設定值，如份數。當上下左右按鈕顯示在 LCD 上時，您可以使用這些按鈕。此外，左按鈕可以取消輸入的字元，右按鈕可以在輸入字元時在字元間輸入一個空格。
|
|
< 3 >
|
功能表按鈕
|
:
|
訪問設定以自訂對本機的操作。
|
|
< 4 >
|
數字按鈕
|
:
|
輸入數值(如份數)及傳真/電話號碼及字元。
|
|
< 5 >
|
[重撥/暫停]按鈕
|
:
|
重撥上一次使用數字鍵呼叫的號碼。撥號或註冊號碼時，也可以在號碼之間或之後輸入暫停符。
|
|
< 6 >
|
[黑白]按鈕
|
:
|
開始黑白影印、掃描或傳真。
|
|
< 7 >
|
停止/重新設定按鈕
|
:
|
取消影印、掃描或傳真或正在進行的列印作業等操作。
|
|
< 8 >
|
返回按鈕
|
:
|
使 LCD 螢幕返回至上一螢幕。
|
|
< 9 >
|
設定按鈕
|
:
|
配置頁面大小、媒體類型及影像修正設定。
|
|
< 10 >
|
音頻按鈕
|
:
|
暫時切換到音頻撥號。也用於輸入字元時切換模式。
|
|
< 11 >
|
編碼撥號按鈕
|
:
|
按此按鈕及兩位數編碼來撥打預先註冊的傳真/電話號碼。
|
|
< 12 >
|
彩色按鈕
|
:
|
開始彩色影印、相片列印、掃描或傳真。
|
