印表機配件及其功能
印表機配件及其功能

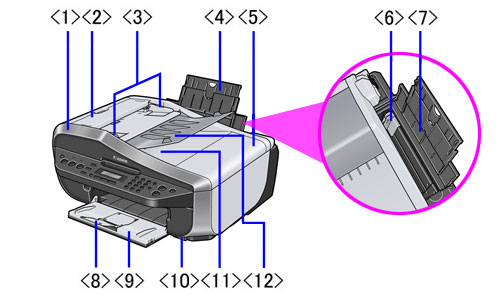

< 從前面看 >
|
< 1 >
|
ADF(自動送稿機)
|
:
|
自動掃描文件托盤中裝入的文件。
|
|
< 2 >
|
送紙機蓋
|
:
|
清除被夾文件時將其打開。
|
|
< 3 >
|
文件導紙器
|
:
|
調整這些導紙器使其適合文件寬度。
|
|
< 4 >
|
托紙架
|
:
|
支援自動送紙器中裝入的紙張。裝入紙張前將其開啟。
|
|
< 5 >
|
文件蓋板
|
:
|
在原稿玻璃上裝入文件時，開啟文件蓋板。
|
|
< 6 >
|
導紙器
|
:
|
載入紙張時，捏緊並移動導紙器，確保此導紙器正好接觸到紙張的左邊緣。
|
|
< 7 >
|
後端托盤
|
:
|
在此處裝入紙張。可以裝入多張紙，紙張自動送入，一次一張。
|
|
< 8 >
|
出紙托盤擴展架
|
:
|
承托列印輸出。
|
|
< 9 >
|
出紙托盤
|
:
|
列印輸出在此托盤輸出。列印之前請開啟托盤。
|
|
< 10 >
|
直接列印連接埠
|
:
|
直接從設備列印影像時，用於連接支援印表機的數位相機/視訊相機至本機。
|
|
< 11 >
|
文件輸出槽
|
:
|
從文件托盤掃描過的文件會傳送到此。
|
|
< 12 >
|
文件托盤
|
:
|
打開文件托盤裝入文件。可以一次裝入一頁或多頁紙張，並且每次會自動送入一頁紙張。掃描面朝上裝入文件。
|
|

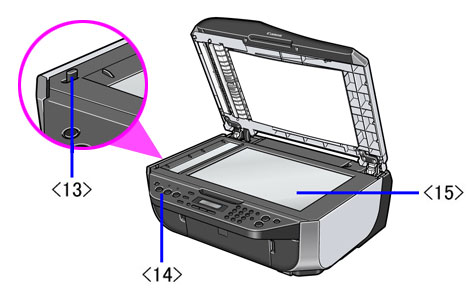

< 13 >
|
掃描單元檢測按鈕
|
:
|
當「文件蓋」打開時鎖定「掃描單元」(印表機蓋)。當文件蓋關閉時此按鈕被按下以便能打開「掃描單元」(印表機蓋)(無須觸碰此按鈕)。
|
|
< 14 >
|
操作面板
|
:
|
變更設定及操作本機。
|
|
< 15 >
|
原稿玻璃
|
:
|
用於裝入文件。
|

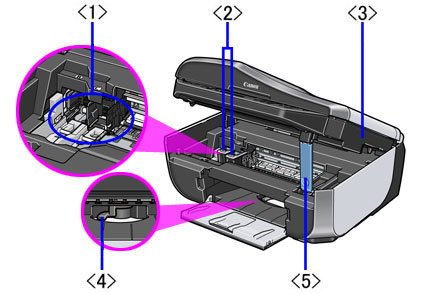

< 印表機內部 >
|
< 1 >
|
墨水盒(FINE Cartridge)固定座
|
:
|
在此安裝墨水盒(FINE Cartridges)。
|
|
< 2 >
|
墨水盒(FINE Cartridge)
(墨水盒) |
:
|
集成了列印頭與墨水盒的可更換式墨水盒。
- 黑色墨水盒(Black FINE Cartridge)：將其插入墨水盒固定座的左插槽。 - 彩色墨水盒(Color FINE Cartridge)：將其插入墨水盒固定座的右插槽。 |
|
< 3 >
|
掃描單元
(印表機蓋) |
:
|
用於掃描文件。開啟以更換墨水盒或取出夾紙。
|
|
< 4 >
|
紙張厚度調整桿
|
:
|
用於調整墨水盒(FINE cartridge)與列印紙張表面的距離。
根據所用媒體將調整桿切換到正確位置。 - 左側：在西式信封/T-Shirt 燙畫紙以外的紙張(如一般紙張)上列印時。 - 右側：在西式信封/T-Shirt 燙畫紙上列印時。 |
|
< 5 >
|
掃描單元支架
|
:
|
用來支撐開啟的掃描單元。
|

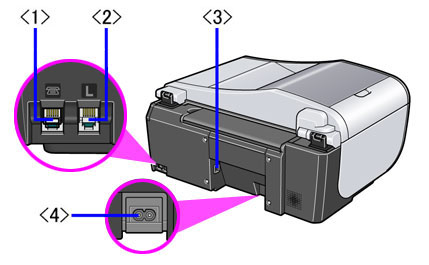

< 從後面看 >
|
< 1 >
|
外部設備插孔
|
:
|
連接外部設備。
|
|
< 2 >
|
電話線插孔
|
:
|
連接電話線。
|
|
< 3 >
|
USB 連接埠
|
:
|
用於透過 USB 電纜線將電腦連接至本機。
|
|
< 4 >
|
電源連接器
|
:
|
用於將隨附的電源線連接至本機。
|

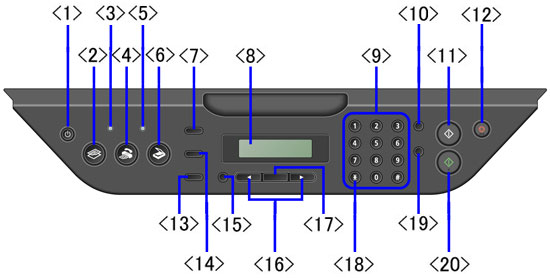

< 操作面板 >
|
< 1 >
|
[開啟/關閉]按鈕，開啟/關閉指示燈
|
:
|
開啟與關閉本機。亮起/閃爍綠色並且指示電源開啟/關閉狀態。
|
|
< 2 >
|
[影印]按鈕
|
:
|
將本機切換至影印模式。
|
|
< 3 >
|
使用中/記憶體指示燈
|
:
|
電話線使用時閃爍。當有文件儲存在本機記憶體中時亮起。
|
|
< 4 >
|
[傳真]按鈕
|
:
|
將本機切換至傳真模式。
|
|
< 5 >
|
警告指示燈
|
:
|
如果發生錯誤該指示燈亮起/閃爍。
|
|
< 6 >
|
[掃描]按鈕
|
:
|
將本機切換至掃描模式。本機連接到電腦時，使用此按鈕。
|
|
< 7 >
|
[功能表]按鈕
|
:
|
使用此按鈕顯示功能表。
|
|
< 8 >
|
LCD
|
:
|
顯示訊息、功能表選項與工作狀態。
|
|
< 9 >
|
數字按鈕
|
:
|
輸入數值，如影印份數、傳真/電話號碼及字元。
|
|
< 10 >
|
[重撥/暫停]按鈕
|
:
|
重撥最後一次使用數字按鈕撥打的號碼。也用於在撥號或註冊號碼時在數字間或數字後輸入停頓。
|
|
< 11 >
|
[黑白]按鈕
|
:
|
啟動黑白影印/掃描。
|
|
< 12 >
|
[停止/重新設定]按鈕
|
:
|
取消操作。在列印過程中按下此鍵也能停止列印。
|
|
< 13 >
|
[傳真品質]按鈕
|
:
|
設定發送傳真的掃描對比度及解析度。
|
|
< 14 >
|
[設定]按鈕
|
:
|
用於配置頁面大小、媒體類型及影像修正設定。
|
|
< 15 >
|
[返回]按鈕
|
:
|
返回上級螢幕。
|
|
< 16 >
|
上/下/左/右箭頭按鈕
|
:
|
滾動功能表選項，並增加或減少影印份數。
|
|
< 17 >
|
[確定]按鈕
|
:
|
確認選取的功能表選項或功能表設定。一旦問題解決按此按鈕清除該錯誤。
|
|
< 18 >
|
音頻按鈕
|
:
|
臨時切換至音頻撥號。也用於輸入字元時更改模式。
|
|
< 19 >
|
編碼撥號按鈕
|
:
|
按此按鈕，然後按 2 位數編碼；本機開始撥打預先註冊的傳真/電話號碼或組號。
|
|
< 20 >
|
[彩色]按鈕
|
:
|
啟動彩色影印/彩色相片列印或彩色掃描。
|
備註：
可以根據以下的開啟/關閉及警告指示燈的指示查看該印表機的狀態。
- 開啟/關閉指示燈熄滅：印表機關閉。
- 開啟/關閉指示燈亮起：印表機處於可列印狀態，當前正在列印或準備列印。
- 開啟/關閉指示燈閃爍：印表機電源將開啟或將關閉。
- 警告指示燈亮起：發生錯誤，無法列印。
- 警告指示燈閃爍：印表機可能需要維修。請與當地服務中心聯繫。
