部件及其功能
印表機部件及其功能

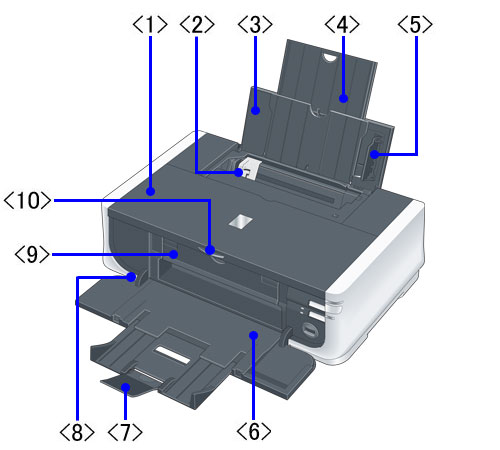

<從前面看>
|
< 1 >
|
機蓋
|
：
|
更換墨水盒或取出夾紙時將其開啟。
|
|
< 2 >
|
導紙器
|
：
|
靠緊紙疊的左側，使紙張正確送入。
|
|
< 3 >
|
後端托盤
|
：
|
列印前在此裝入紙張。自動送紙，一次一張。
|
|
< 4 >
|
托紙架
|
：
|
完全拉出以承托托盤上放置的紙張。
|
|
< 5 >
|
托紙架導紙器
|
：
|
承托紙張以便正確送入。
|
|
< 6 >
|
出紙托盤
|
：
|
承托列印輸出。列印前將其開啟。
|
|
< 7 >
|
出紙托盤擴展架
|
：
|
承托列印輸出。列印前將其拉出。
|
|
< 8 >
|
紙匣 (位於出紙托盤下方)
|
：
|
在此放入常用的紙張。自動送紙，一次一張。
|
|
< 9 >
|
內蓋
|
：
|
將其開啟可放置光碟托盤、或安裝/取下墨水盒或列印頭。
|
|
< 10 >
|
開啟按鈕
|
：
|
按此按鈕可開啟出紙托盤。
|
|

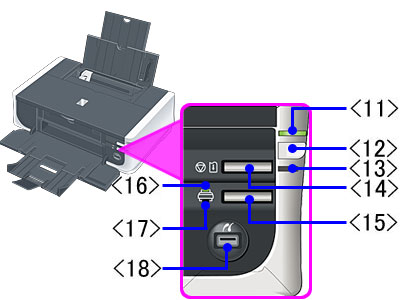

< 11 >
|
電源指示燈
|
：
|
以綠色亮起或閃爍，指示電源狀態。
|
|
< 12 >
|
電源按鈕
|
：
|
開啟和關閉本機。
|
|
< 13 >
|
警告指示燈
|
：
|
當發生缺紙或缺墨的錯誤時，以橙色亮起或閃爍。
|
|
< 14 >
|
恢復/取消按鈕
|
：
|
取消正在進行的列印作業。
|
|
< 15 >
|
送紙轉換
|
：
|
按「送紙轉換」在兩者之間變更紙張來源。
|
|
< 16 >
|
後端托盤指示燈
|
：
|
此指示燈亮起時，紙張從後端托盤送入。
|
|
< 17 >
|
紙匣指示燈
|
：
|
此指示燈亮起時，紙張從紙匣送入。
|
|
< 18 >
|
直接列印連接埠
|
：
|
在此連接相容 PictBridge 的設備，比如數位相機，從該設備直接列印。
|
備註：
<電源指示燈/警告指示燈>
您可以透過電源指示燈/警告指示燈的指示來檢查印表機的狀態。
- 電源指示燈熄滅︰印表機關閉。
- 電源指示燈亮起︰印表機準備列印。
- 電源指示燈閃爍︰印表機正準備列印或當前正在列印。
- 警告指示燈閃爍︰出現故障，印表機無法列印。
- 電源指示燈與警告指示燈交替閃爍︰印表機可能需要維修。請聯繫當地的服務中心。

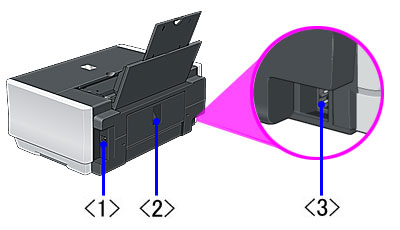

<從後面看>
<印表機內部>
備註：

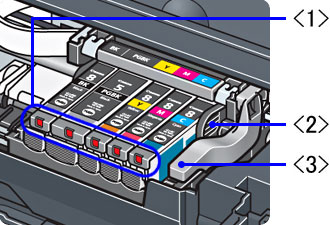

<墨水指示燈>
您可以根據墨水指示燈的閃爍方式檢查各個墨水盒的狀態。
- 亮起︰印表機準備列印。
- 慢速閃爍 (約三秒間隔)︰墨水量不足。準備新墨水盒。
- 快速閃爍 (約一秒間隔)︰墨水盒已空，或者由於出現錯誤印表機未準備好。
- 熄滅︰出現故障，印表機無法列印。
