The parts and their functions
印表機部件及其功能

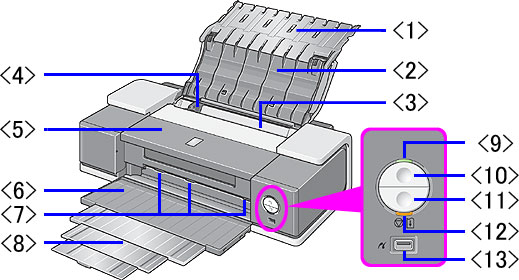

<從前面看>
|
< 1 >
|
托紙架
|
︰
|
支撐裝入的紙張。 請在裝入紙張前開啟托紙架擴展架。
|
|
< 2 >
|
送紙器蓋
|
︰
|
請在將紙張裝入自動送紙器前將其開啟。
|
|
< 3 >
|
自動送紙器
|
︰
|
可以輕鬆裝入各種紙張。 可以一次放置一頁或多頁，本機將自動一次送入一頁紙張。
|
|
< 4 >
|
托紙架導紙器
|
︰
|
裝入紙張時，將其捏住並滑動至紙張的左邊緣。
|
|
< 5 >
|
機蓋
|
︰
|
將其開啟可更換墨水盒或取出夾紙。
|
|
< 6 >
|
出紙托盤擴展架
|
︰
|
請在列印前開啟出紙托盤並完全拉出擴展架。 從這輸出已列印的紙張。
|
|
< 7 >
|
出紙托架
|
︰
|
「媒體類型」選擇為「一般紙張」並且「列印品質」選擇為「快速」或「標準」時會用到此出紙托架。
請勿在列印時觸摸出紙托架，否則可能發生錯誤。 |
|
< 8 >
|
出紙擴展托盤
|
︰
|
根據紙張大小在需要時拉出此擴展托盤。
|
|
< 9 >
|
電源指示燈
|
︰
|
亮起/閃爍綠色，並且可指示電源的開/關狀態。
|
|
< 10 >
|
電源按鈕
|
︰
|
按此按鈕可開啟或關閉印表機。
|
|
< 11 >
|
恢復/取消按鈕
|
︰
|
按此按鈕可在解決錯誤後恢復列印。 之後印表機將準備開始列印。 您還可以按此按鈕取消正在進行的列印。
|
|
< 12 >
|
警告指示燈
|
︰
|
此指示燈會在發生錯誤時閃爍橙色，指示錯誤狀態。
|
|
< 13 >
|
直接列印連接埠
|
︰
|
連接印表機至相容 PictBridge 的數位相機或數位視訊攝錄機。
|
備註：
<電源指示燈/警告指示燈>
您可以透過電源指示燈/警告指示燈的指示來檢查印表機的狀態。
- 電源指示燈熄滅︰ 印表機關閉。
- 電源指示燈亮起︰ 印表機準備列印。
- 電源指示燈閃爍︰ 印表機正準備列印或當前正在列印。
- 警告指示燈閃爍︰ 出現故障，印表機無法列印。
- 電源指示燈與警告指示燈交替閃爍︰ 印表機可能需要維修。 請聯繫當地的服務中心。

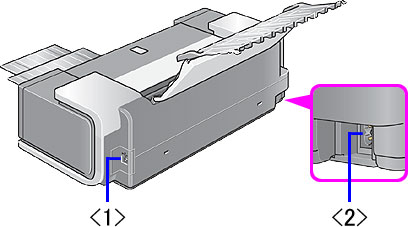

<從後面看>

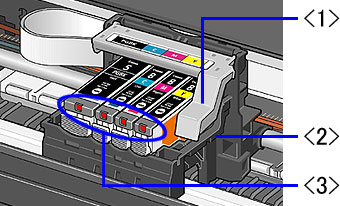

<印表機內部>
<墨水指示燈>
您可以根據墨水指示燈的閃爍方式檢查各個墨水盒的狀態。
- 亮起︰ 印表機準備列印。
- 慢速閃爍 (約三秒間隔)︰ 墨水量不足。 準備新墨水盒。
- 快速閃爍 (約一秒間隔)︰ 墨水盒已空，或者由於出現錯誤印表機未準備好。
- 熄滅︰ 出現故障，印表機無法列印。
