如何安裝列印頭/墨水盒

1. 開啟印表機的靠紙架及出紙口蓋。

<1> 靠紙架

<2> 出紙口蓋

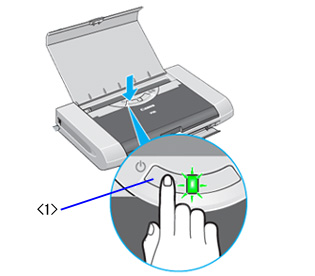

2. 啟動印表機。

<1> 電源按鈕

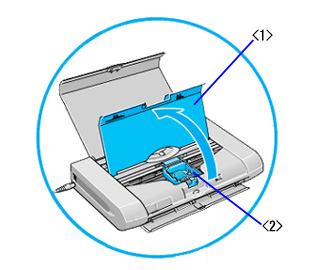

3. 開啟列印頭蓋。列印頭固定座移至中間。

<1> 列印頭蓋

<2> 列印頭固定座

備註：

安裝列印頭時，請執行步驟 4。

安裝墨水盒時，請執行步驟 8。

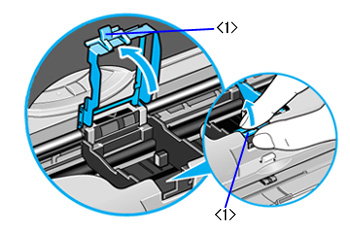

4. 捏住並提起列印頭固定座前端的列印頭鎖定桿。

<1> 列印頭鎖定桿

注釋：

如果開啟列印頭蓋超過 10 分鐘，列印頭固定座將移至右側。在這種情況下，關閉列印頭蓋，然後重新開啟。

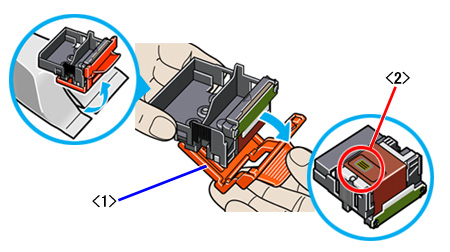

5. 從包裝箱中取出列印頭，擰下遮蓋列印頭底部的橙色保護蓋。

<1> 保護蓋

<2> 列印頭正面

注釋：

為了避免列印問題，請勿接觸列印頭的正面。

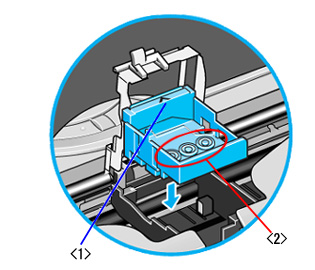

6. 將列印頭插入到列印頭固定座中。

備註：

將「Λ」標記與「V」標記對齊。

<1> 列印頭箭頭

<2> 供墨過濾器

注釋：

為了避免列印問題，請勿接觸列印頭供墨過濾器。

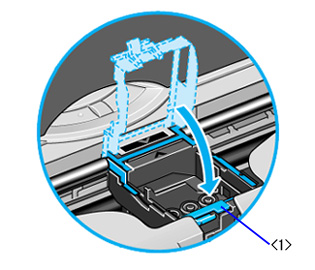

7. 完全放下並合上列印頭鎖定桿，直到聽到「卡噠」聲。

<1> 列印頭鎖定桿

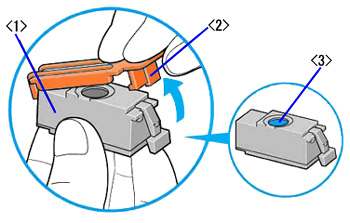

8. 從包裝中取出黑色墨水盒(BCI-15 Black)。如下圖所示，拿起墨水盒，沿箭頭方向提起並擰下橙色保護蓋。

<1> 黑色墨水盒(BCI-15 Black)

<2> 保護蓋

<3> 墨水出口

注釋：

為了避免供墨問題，請勿接觸墨水出口。

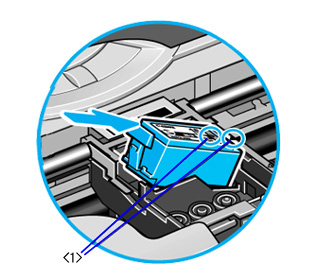

9. 後部傾斜一定角度插入黑色墨水盒，使墨水盒上的標記「>」與列印頭鎖定桿上的「<」標記對齊。

<1> 墨水盒及列印頭鎖定桿標記

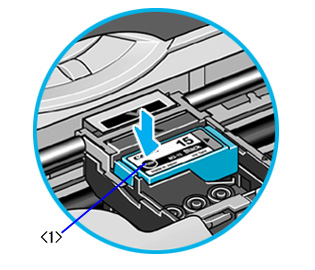

10. 按下墨水盒上的「推(PUSH)」標記，直到聽到「卡噠」聲。

<1> 「推(PUSH)」標記

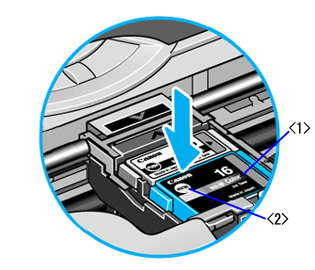

11. 按照同樣的方法插入彩色墨水盒(BCI-16 Color)。

<1> 彩色墨水盒(BCI-16 Color)

<2> 「推(PUSH)」標記

注釋：

請勿安裝 BCI-15 彩色墨水盒(BCI-15 Color)。
使用 BCI-15 彩色墨水盒(BCI-15 Color)可能會影響色調。

12. 關閉列印頭蓋。

備註：

列印頭移至右端。

<1> 列印頭蓋
