DP-V2410

DP-V2410 專業級4K顯示屏擁有專為外景製作使用而設計的24吋細小輕巧機身,僅重約12kg,提供高質素4K影像表現之餘,亦帶來更高機動性;內置debayer功能,只需一條3G-SDI線便能直接顯示指定Cinema EOS攝錄機拍攝的4K RAW影片,毋須借助外置debayer器材,減少現場進行4K拍攝時需使用的接線數目。另外,DP-V2410配備HDR顯示模式,支援涵蓋廣闊動態範圍的SMPTE ST 2084標準以及佳能獨有的Canon Log系列伽瑪選項,能準確顯示高動態範圍影像。配備波形監視圖、向量示波圖及峰值對焦輔助功能等,以配合不同外景場合的拍攝需要,並進一步提升拍攝效率及準確性。

  • 24吋 4K (4096x2160 像素) 防眩光 LCD 面板
  • 2000:1 高對比度及 100 cd/m2 高亮度
  • 機身細小輕巧 (12公斤),配備堅固金屬機身、手提把手及前面板操作按鈕,方便外景使用
  • 內置debayer功能,只需一根 3G-SDI 線便能直接顯示 Cinema EOS 攝錄機拍攝的4K RAW影片
  • 支援 EOS C300 Mark II 的 Canon Log 3 Gamma選項*1
  • 可顯示攝錄機的 metadata, 並根據 metadata 自動改變顯示器的影像設置
  • 支援 ACESproxy (ACES 1.0) 色彩管理標準,確保拍攝現場與剪輯室保持一致的色彩表現
  • 忠實色彩還原,符合廣播色域標準ITU-R BT.2020、ITU-R BT.709、EBU、SMPTE-C、Adobe RGB及數碼電影色域標準DCI-P3
  • HDR顯示模式支援 SMPTE ST 2084 標準,涵蓋廣寬的動態範圍
  • 多種拍攝輔助功能,包括 Peaking、Zoom、Waveform Monitor、Vectorscope、Flase Color 及 音頻水平表

特性

細小輕巧的24吋4K顯示屏 靈活應對不同外景拍攝需要

全新DP-V2410顯示屏擁有專為外景使用而設計的24吋細小輕巧機身,僅重約12kg,提供高質素4K影像表現之餘,亦帶來更高機動性。採用堅固的金屬框架機身,方便攜帶至不同拍攝場地上使用。此外,顯示屏設有手提把手、底座及前面板操作按鈕,加上擁有可顯示4K / 60P視頻的HDMI端子介面設計,有助於外景現場操作、安裝及使用。顯示屏同時亦支援24V直流電源供電操作。

DP-V2410配備全新IPS LCD面板,支援4096 x 2160解像度,影像長寬比為17:9。於高亮度環境下使用時,顯示屏的防眩光特性可將反射眩光及背景反射的影響減至最低,有助提昇於外景拍攝時現場操作的穩定性。

HDR(高動態範圍)顯示能力 提高工作流程效率

DP-V2410配備HDR顯示模式,支援由電影電視工程師協會(Society of Motion Picture & Television Engineers)提倡、涵蓋廣闊動態範圍的SMPTE ST 2084標準。用家可早於攝製過程期間透過DP-V2410對使用HDR或未使用HDR模式拍攝的影片進行比較,從而確認最終的影像質素,這有助提高工作流程效率並達至更佳的色彩及影像表現。

HDR模式比較 (左:HDR模式關閉 右:HDR模式開啟)
註:模擬圖像

對應連接*1 ARRI 攝錄機系統

DP-V2410對應連接ARRI攝錄機系統,包括支援顯示ARRI攝錄機的拍攝資訊。另外,質素同步功能亦令畫質會因應拍攝時的機身設定而自動作出調整,於現場拍攝時更為方便。

強化Cinema EOS系統兼容性 體現更強大的影像表現力

DP-V2410內置debayer功能,只需一條3G-SDI線便能直接顯示指定Cinema EOS攝錄機拍攝的4K RAW影片,毋須借助外置debayer器材,減少現場進行4K拍攝時需使用的接線數目。而且,DP-V2410能獲取及顯示攝錄機的metadata,並透過質素同步功能根據metadata自動改變顯示屏的影像質素設定,讓用家於外景拍攝時享有更大便利性。DP-V2410支援EOS C300 Mark II攝錄機現時所採用的Canon Log 及 Conon Log 2 gamma設定,並將支援全新Canon Log 3 gamma設定*1,能顯示以Canon Log 3拍攝、實現達15級動態範圍、同時十分接近HDTV ITU-R BT.709的色域範圍的影片*2。DP-V2410如配合EOS C300 Mark II使用,能讓專業攝製人士體現更強大的影像表現力。

DP-V2410亦支援由美國電影藝術與科學學會 (Academy of Motion Picture Arts and Sciences,簡稱AMPAS)提倡的學院色彩編碼體系(Academy Color Encoding System,簡稱ACES)色彩管理標準下的ACESproxy (ACES 1.0)傳輸標準,當配合同樣支援ACESproxy標準的拍攝器材使用時,能確保拍攝現場與剪輯室保持一致的色彩表現,有助提高工作流程效率。

高質素影像表現及可靠性 確保長期的穩定顯示表現

DP-V2410配備佳能設計的RGB LED背光系統及IPS LCD面板,能還原豐富色彩。顯示屏除支援ITU-R BT.709、EBU、SMPTE-C、Adobe RGB及DCI-P3等一系列數碼廣播及電影色域標準外,更符合ITU-R BT.2020新一代廣播色域標準*3。播放以ITU-R BT.2020色域拍攝的影片時,除了現行採用的顯示方法外,DP-V2410亦提供另一種能對位處顯示屏原始色域以外的色彩作優先顯示的方法。

DP-V2410亦配備佳能專為顯示屏研發的影像處理器,能修正畫面上出現不均勻的情況,並確保所有位置顯示的色彩及亮度均精準一致。10-bit面板驅動器配合影像處理器,能為RGB中的每種顏色帶來1024級色階顯示,令顯示屏的色彩層次變化更細緻、流暢及準確。IPS LCD面板結合佳能影像處理器技術,實現達2000:1高對比度。

DP-V2410提供寬闊的可視角度,不論上下左右每個方向均提供達89度視角(對比度為10:1或以上)。由於DP-V2410能將不同視角下對色彩及對比度所產生的變化減至最低,拍攝時多位攝製人員可同時觀看顯示屏進行確認影像質素等工作。出廠前,佳能均會對每一部DP-V2410進行精確的色彩校正,而且每部顯示屏均配置能自動修正色彩及亮度的操控系統,以確保長期的穩定顯示表現。透過使用第三方的外置感應器*4,用家更可因應使用環境及應用場合調校顯示屏,而毋須使用電腦。

多種拍攝輔助功能 進一步提升拍攝效率及準確性

DP-V2410配備一系列拍攝輔助功能,以回應不同的外景場合拍攝需要,進一步提升拍攝效率及準確性,並有助減少使用額外器材:

1) 峰值(Peaking)及變焦 (Zoom)
峰值對焦輔助功能方便用家對主體對焦點進行快速確認,特別有助於拍攝高解像度格式影片時確認對焦情況。另外,當選用「4K輸入」時,用家可使用DP-V2410的變焦功能放大顯示屏上的指定部分畫面以助調校對焦,同時亦提供2倍、4倍及8倍放大顯示可供選擇。

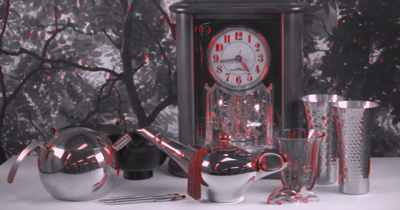

峰值顯示 – 關峰值顯示 – 開


2) 波形監視圖(Waveform monitor)及向量示波圖 (Vectorscope)
內置的波形監視圖*1及向量示波圖能方便用家於拍攝期間即時監察及確認訊號數據。得到改良的波形監視圖能夠顯示Canon Log、SMPTE ST 2084 以及其他訊號﹔包括用於分途傳輸4K及UHD影片訊號的雙樣本交錯 (2-Sample Interleave Division)元件﹔同時,亦令2K及HD影片能以雙屏幕及四屏幕形式顯示。

波形監視圖向量示波圖

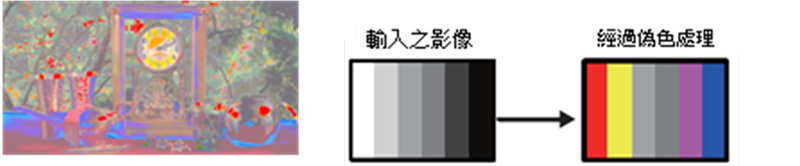

3) 偽色及背光控制
偽色功能能根據亮度差異而顯示出不同的顏色,從而協助調整攝錄機的曝光值,亦有助用家憑藉肉眼監察曝光狀況。全白的位置(亮度為100%或以上)會以紅色顯示,而全黑的位置(亮度為0%或以下)則以藍色顯示。

另外,背光控制中更新增「區域控光」選項1,此模式下所顯示之黑色會被抑制,同時白色會得到提升以改善對比度以及影像之清晰度。

4) 音頻水平表
音頻水平表會顯示輸入訊號的音頻水平。顯示屏可同時顯示最多8條經SDI及HDMI輸入的頻道。

*1 需安裝韌體更新,可供下載日期及詳情將於稍後公佈。
*2 Canon 獨有的 Canon Log 3 Gamma擁有十分接近HDTV ITU-R BT.709 的色域範圍,影像動態範圍高達1600%之餘亦同時保留了Canon Log 簡單易用的優點。
*3 不包括RGB色域內的所有色度點。
*4 有關已確認可使用的感應器資訊已於2015年10月於佳能網頁(canon.jp/v-display)內發佈。
