佳能首款採用非球面鏡片的可換鏡頭——面世50周年誌慶

    非球面鏡片

    FD 55mm f/1.2 AL - 佳能首款採用非球面鏡片的鏡頭

    RF f/2.8L IS USM 變焦鏡頭系列

    2021年5月27日,香港 —— 佳能香港今日隆重宣布,今年是佳能FD 55mm f/1.2 AL面世的50周年——此款於1971年推出的產品,為佳能首款採用「非球面鏡片」的單鏡反光相機可換鏡頭。非球面鏡片除了被應用於佳能旗下的單鏡反光相機可換鏡頭外,亦被廣泛應用於廣播鏡頭、半導體光刻系統、望遠鏡中的面鏡及其他形形色色的光學產品之中。

    非球面鏡片的曲面能完美地將光線匯聚於一點。不論是專為專業用家及愛好者而設的RF f/2.8L IS USM變焦鏡頭系列,例如:RF 15-35mm f/2.8L IS USM (於2019年9月推出)、RF 24-70mm f/2.8L IS USM (於2019年9月推出)及RF 70-200mm f/2.8L IS USM (於2019年11月推出),或是可於全焦段實現f/2恆定大光圈的RF 28-70mm f/2L USM (於2018年12月推出),佳能的非球面鏡片均有效減少各種鏡頭像差,實現卓越的影像質素。

    球面鏡片受限於其固有特性,以致未能將平行進入的光線完整地聚焦於同一點,鏡片的表面為球形所產生的影像往往會顯得模糊,此現象稱為球面像差,而其他光學像差問題亦會出現。為了修正球面像差,以往需要利用多片球面鏡片作特定的組合和排列。然而,受惠於「非球面鏡片」的獨有特性,只需採用一片非球面鏡片便可達至相同效果。佳能於1963年開始了一項先進精密的鏡片研發計劃,以研發能將所有入射光線聚焦於同一點及呈現忠實清晰影像的「完美鏡頭」為目標。

    而為了能量產非球面鏡片,佳能需要精確度達0.1微米[1]以內的加工技術,以及準確度高達0.01微米的測量儀器。經過反覆研究設計及處理方法,佳能終於成功研發出可用作量產非球面鏡片的技術。於1971年3月,佳能首款加入非球面鏡片的單鏡反光相機可換鏡頭FD 55mm f/1.2 AL正式面世。

    隨後於1973年,佳能研發出達ALG-Z納米[2]水平的超高精度非球面鏡片研磨機器,進一步提升鏡片加工技術的精確度。佳能於1985年迎來另一個重大里程碑,成功將大口徑玻璃鑄模 (GMo) 非球面鏡片應用於New FD 35-105mm f/3.5-4.5鏡頭 (於1985年12月推出),成為全球首支使用GMo非球面鏡片的單鏡反光相機可換鏡頭。自此,用於製造及測量非球面鏡片的技術,便成為佳能日後締造各類高性能鏡頭不可或缺的重要元素。

    展望未來,佳能於光學技術上將繼續精益求精,致力發展出更豐富的產品線及科技,以滿足用家的不同需求。

    [1] 1微米(µm)相當於一百萬分之一米。

    [2] 1納米(nm)相當於十億分之一米。

    附件
    非球面鏡片加工技術

    佳能光學科技坐擁四種獨特的非球面鏡片加工技術。(一)高精度研磨非球面鏡片,採用鑲有鑽石的工具對玻璃鏡片進行研磨及拋光;(二)玻璃鑄模非球面鏡片,使用非球面模具對鏡片玻璃進行壓注及成型;(三)複製非球面鏡片,利用非球面模具在玻璃球面鏡片上以樹脂膠製作出非球面表面;(四)塑膠鑄模非球面鏡片,將樹脂膠注入非球面模具中成型。根據各種非球面鏡片的特性及其在鏡頭光學結構中的位置,佳能將利用最合適的技術來生產能夠滿足廣泛用家需求的鏡頭。

    佳能獨立發展的鏡片加工機器,令生產高精度非球面鏡片變得可能。佳能技術的高精確度,從鏡片設計圖和最終成品之間的尺寸誤差程度僅為0.1微米可以得知,如果將鏡片放大到相當於東京巨蛋屋頂的尺寸(直徑:約244 米),這表示誤差範圍僅為0.5毫米以下,即傳統機械鉛芯筆的筆芯直徑。

    此外,高精度研磨非球面鏡片技術亦是這四種技術中最精確的一種,不僅應用於生產單鏡反光相機鏡頭,更會應用到科學領域。例如,日本國家天文台的昴星團望遠鏡 (Subaru Telescope) 中的主相機光學校正系統,便採用了佳能的以高精度測量及加工技術製造的非球面鏡片。

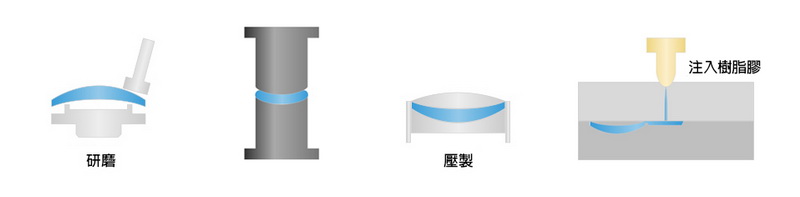

    佳能四種非球面鏡片處理科技

    [從左至右] 高精度研磨非球面鏡片, 玻璃鑄模非球面鏡片, 複製非球面鏡片, 塑膠鑄模非球面鏡片

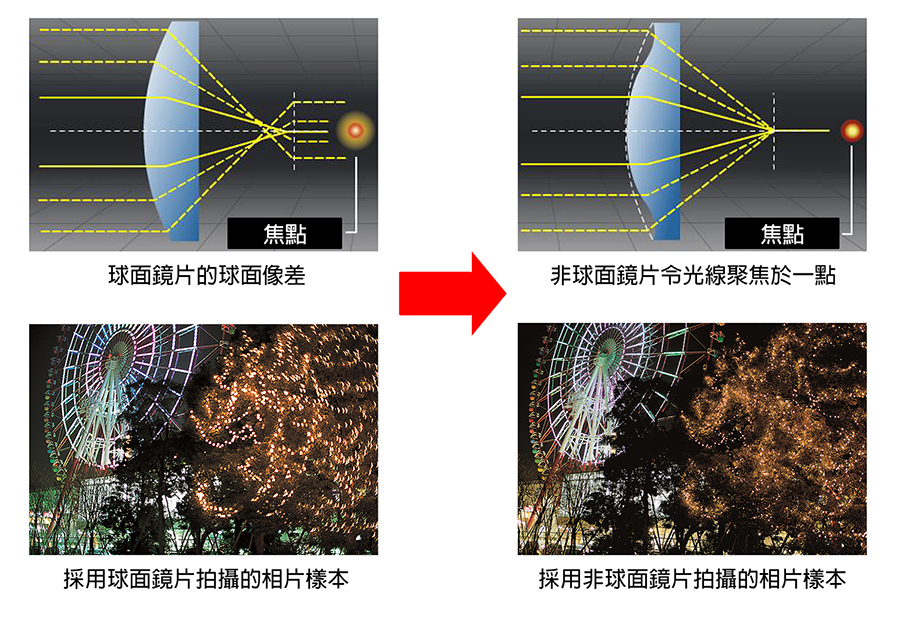

    非球面鏡片的效果

    可換鏡頭例如大光圈或廣角鏡頭,如果只以球面鏡片構成,均會存在大幅度的球面像差及變形。球面像差的成因是當與光軸平行而入的光線進入鏡頭時,靠近光軸的光線與遠離光軸的光線各自所形成的影像,無法聚集在光軸的同一焦點上,從而產生影像模糊。此外,當主體及由鏡頭產生的影像不是相同的話,例如直線變得彎曲,這現象稱之為變形。

    非球面鏡片正是針對這類球面鏡片問題的解決方法,有助產生更理想影像。其彎曲表面的形狀不同於球面鏡片,亦可減少各種像差。例如在有多種光源的夜間城市景觀中,非球面鏡片可以減輕由球面像差所引致的「滲光」效應。
